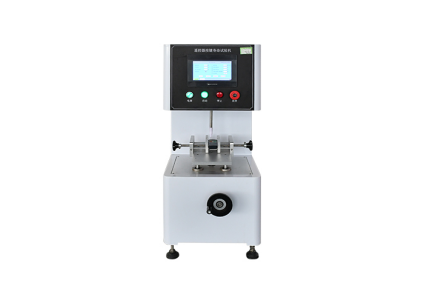

遥控按键寿命试验机
发布时间: 2026-10-16 17:04
遥控按键寿命试验机，严格依据 GB/T14960‑2017《电视广播接收机用红外遥控发射器技术要求和测试方法》第 8.5 条款、GB/T15767 标准开发；整机钣金机箱，三菱 PLC 搭配威纶 7 寸彩色触摸屏控制系统；伺服电机 + 凸轮推杆组合驱动；搭载红外信号感应检测系统，实时识别按键按压不到位、信号失效故障；多功能快速夹钳通用夹具，工作台升降手轮调节试样高度；模拟遥控器反复按键按压工况，考核红外遥控器按键负荷耐久寿命，标准要求按键寿命不低于 20 万次，按键不到位次数不大于 0.5%；广泛用于家电遥控器生产企业、消费电子厂商、第三方安规检测实验室。
一、产品简介
遥控按键寿命试验机，严格依据 GB/T14960‑2017《电视广播接收机用红外遥控发射器技术要求和测试方法》第 8.5 条款、GB/T15767 标准开发；整机钣金机箱，三菱 PLC 搭配威纶 7 寸彩色触摸屏控制系统；伺服电机 + 凸轮推杆组合驱动；搭载红外信号感应检测系统，实时识别按键按压不到位、信号失效故障；多功能快速夹钳通用夹具，工作台升降手轮调节试样高度；模拟遥控器反复按键按压工况，考核红外遥控器按键负荷耐久寿命，标准要求按键寿命不低于 20 万次，按键不到位次数不大于 0.5%；广泛用于家电遥控器生产企业、消费电子厂商、第三方安规检测实验室。
二、执行测试标准
GB/T14960‑2017《电视广播接收机用红外遥控发射器技术要求和测试方法》第 8.5 按键负荷寿命GB/T15767《录像机用红外遥控发射器通用技术条件》
三、核心结构与功能
整机结构：钣金主机机箱、伺服凸轮推杆按压机构、红外信号感应检测模块、可升降试样工作台、多功能快速夹钳夹具、三菱 PLC、威纶 7 寸彩色触摸屏、底部调平脚轮。测试原理：遥控器试样固定于通用夹具；伺服机构带动压头往复按压遥控器按键；红外感应接收遥控器发射信号；系统记录总试验次数、按键不到位失效次数；达到预置总次数自动停机；当失效次数达到设定阈值设备报警停机；验证遥控器按键经过大量次按压后按键功能是否正常。产品特点：伺服凸轮驱动，运行稳定；红外感应检测按键信号，精准统计按键不到位失效次数；5‑30 次 /min 试验速度自由预置；0‑999999 次超大计数范围；可设置*大允许失效次数，超限自动报警停机；工作台手轮升降，适配不同尺寸遥控器；手动 / 自动双模式，计数清零、原点回归功能齐全；漏电、短路、过载多重安全防护。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | JAY‑3207 遥控按键寿命试验机 |
| 控制系统 | 三菱 PLC，威纶 7 寸彩色触摸屏 |
| 驱动方式 | 伺服电机 + 凸轮推杆驱动 |
| 试样*大尺寸 | W×D×H ≤300×100×50mm |
| 试样夹具 | 多功能快速夹钳，工作台升降手轮调节 |
| 试验速率 | 5‑30 次 /min 可预置 |
| 预置试验总次数 | 0‑999999 次可预置，标准 200000 次 |
| 失效检测方式 | 红外感应检测按键不到位信号失效 |
| 记录项目 | 总试验次数、按键不到位失效次数、*大失效次数 |
| 安全保护 | 漏电、短路、过载报警保护，报警信息存储查看 |
| 整机外形尺寸 | W520×D420×H680mm |
| 整机重量 | 约 75kg |
| 工作电源 | AC220V 50Hz，1kW |
五、试样范围
各类红外遥控发射器、家电遥控器，各类带按键遥控产品。
六、试验判定项目
结构评价：完成标准 20 万次按键负荷寿命试验；按键不到位次数不大于总次数 0.5%；按键回弹、红外信号发射功能正常，无按键卡滞、功能失效，满足 GB/T14960 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑90% RH；试验室避免强红外光源干扰红外接收探头；无高浓度粉尘、腐蚀性气体；供电 AC220V 可靠接地；设备放置平整工作台面。
