开关插头插座寿命试验机
    发布时间: 2026-10-16 17:09

单工位线性带力开关插头插座寿命试验机，严格依据 GB2099.1‑2008 第 20、21 条款、GB15092.1‑2010 第 17 条款、GB16915.1‑2014 第 18、19 条款、GB17465.1‑2009 第 19、20 条款及对应 IEC 标准开发；伺服电机线性驱动，PLC 搭配 7 寸彩色触摸屏控制系统；集成推拉力传感器，实时采集、存储推拉力曲线；具备隔次通电、回路故障监测功能；适配翘板开关、船型开关、按钮开关、拨动开关、家用插头插座；模拟产品长期插拔、反复通断工况，考核机械磨损、电气疲劳、触头粘连失效风险；广泛用于墙壁开关、插头插座、器具开关生产企业、第三方安规检测实验室。

本设备本体不带负载，需外接负载柜实现带载通断试验。

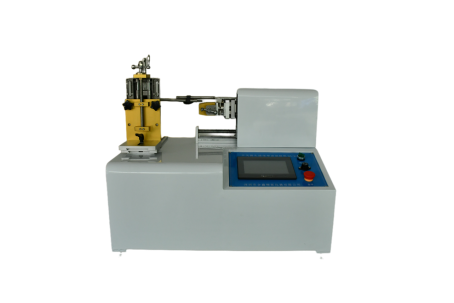

开关插头插座寿命试验机

一、产品简介

单工位线性带力开关插头插座寿命试验机，严格依据 GB2099.1‑2008 第 20、21 条款、GB15092.1‑2010 第 17 条款、GB16915.1‑2014 第 18、19 条款、GB17465.1‑2009 第 19、20 条款及对应 IEC 标准开发；伺服电机线性驱动，PLC 搭配 7 寸彩色触摸屏控制系统；集成推拉力传感器，实时采集、存储推拉力曲线；具备隔次通电、回路故障监测功能；适配翘板开关、船型开关、按钮开关、拨动开关、家用插头插座；模拟产品长期插拔、反复通断工况，考核机械磨损、电气疲劳、触头粘连失效风险；广泛用于墙壁开关、插头插座、器具开关生产企业、第三方安规检测实验室。
本设备本体不带负载，需外接负载柜实现带载通断试验。

二、执行测试标准

GB2099.1‑2008《家用和类似用途插头插座 第 1 部分：通用要求》第 20、21 条款
GB15092.1‑2010《器具开关 第 1 部分：通用要求》第 17 条款
GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 18、19 条款
GB17465.1‑2009《家用和类似用途器具耦合器 第 1 部分：通用要求》第 19、20 条款

IEC60884‑1:2006、IEC61058‑1:2008、IEC60669‑1:2007、IEC60320‑1:2007


三、核心结构与功能

整机结构：钣金主机箱体、线性伺服机械手执行机构、多规格可替换工装夹具（推杆机构、滑轮拨叉机构）、试样接线端子排、推拉力传感模块、PLC 控制系统、7 寸彩色触摸屏操作单元、底部调平脚轮。
测试原理：将翘板 / 按钮 / 拨动开关或者插头插座试样装夹至专用工装；触摸屏设置试验行程、动作频率、导通断开时间、预置循环次数；伺服线性机械手完成按压、拨动、插拔往复动作；可外接负载柜，支持插头插座标准隔次通电模式；实时采集推拉力并生成历史曲线；回路监测识别触头粘连、断路故障，故障自动报警停机并记录故障次数；评估电器附件机械耐久与电气通断可靠性。
产品特点：

  1. 单工位线性伺服驱动，集成推拉力传感器，实时显示、保存推拉力历史曲线；

  2. 配套全套工装：推杆机构、滑轮机构、拨动拨叉机构，兼容多类开关与插头插座；

  3. 独特隔次通电功能，满足插头插座国标试验工况；

  4. 回路通断故障检测，触头粘连、失效自动报警停机，存储故障次数；

  5. 行程、速度、导通 / 断开时间全部触摸屏自由预置；手动 / 自动双模式，原点回归、计数清零；

  6. 超力报警保护；整机结构稳固，操作直观简单。

四、主要技术参数

项目参数
型号开关插头插座寿命试验机（单工位线性带力）
试验工位单工位线性伺服
控制系统PLC，7 英寸彩色 LCD 触摸屏
驱动方式伺服电机线性驱动
预置试验次数0～999999 次可预置
导通时间0‑999.9s 可预置
断开时间0‑999.9s 可预置
线性试验行程0‑150mm 可预置
试验频率0‑30 次 /min 可预置
推拉力采集实时采集，曲线存储、历史回看，超力报警
特色功能隔次通电功能、回路故障报警停机、故障次数记录
适配试样插头插座、翘板开关、船型开关、按钮开关、拨动（扭子）开关
标配配件开关推杆机构、开关滑轮机构、拨叉机构、工具套件、连接线
整机外形尺寸LWH=920×870×600mm
整机重量139kg
工作电源AC220V±10% 50Hz
使用环境温度 5‑40℃；湿度 20‑90% RH，无剧烈振动、无腐蚀性爆炸性气体

五、试样范围

家用墙壁翘板开关、按钮开关、船型开关、拨动扭子开关、家用插头插座、器具耦合器、器具开关等电器附件产品。


六、试验判定项目

结构评价：完成标准规定循环耐久、通断能力试验；开关动作灵活，无卡滞、机械过度磨损；触头无持续粘连、无持续断开；电气通断性能满足国标、IEC 标准，判定试验合格。

七、使用环境条件

环境温度 5‑40℃；环境相对湿度 20‑90% RH；场地通风散热良好，无剧烈振动、粉尘、腐蚀性、易燃易爆气体；供电 AC220V 可靠接地；带载试验必须外接配套负载柜
