一、产品简介
静载试验台严格依据 GB7251.5‑2017《低压成套开关设备和控制设备》、GB/T18663.1‑2008《机柜刚度测试的要求》、GB/T20641‑2014、GB17467 标准开发；整体高强度框架式主机，配置竖直、左侧、右侧三路电动加载电缸，实现三向 8 自由度移动调节；PLC 搭配彩色触摸屏控制系统；可实现垂直静载加压、水平侧向施压、壳体耐扭力三大试验；力值实时采集，支持力值保持计时；用于金属 / 非金属低压计量箱、电缆分线箱、预装式变电站壳体、充电桩外壳的机械刚度、静负载、耐扭力验证；广泛用于电力成套设备企业、充电桩壳体厂商、第三方安规检测实验室。
二、执行测试标准
GB7251.5‑2017《低压成套开关设备和控制设备》耐静负载、耐扭力验证GB/T18663.1‑2008《电子设备机械结构 机柜刚度测试的要求》GB/T 20641‑2014《低压成套开关设备和控制设备 空壳体的一般要求》GB 17467《高压 / 低压预装式变电站》Q/GDW11088‑2013《低压计量箱技术规范》
三、核心结构与功能

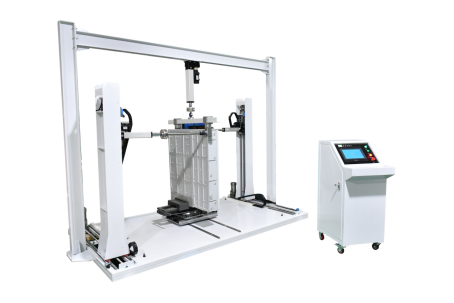

整机结构：高强度整体框架主机、竖直加载电缸、左右水平加载电缸、可移动试样台钳、伺服驱动模组、力值传感单元、独立触摸屏控制柜；标配 120×120mm 压块、角铁扭力框架、多规格延长杆、配套工具。测试原理：试样固定于移动台钳；三路电缸可在平面多自由度移动定位；分别对壳体顶部施加垂直压力、侧面施加水平压力；装配扭力工装后完成对角耐扭力试验；设定目标力值、保载时间；设备达到设定力后自动计时保载，时间结束电缸自动复位；观察壳体变形、开裂情况，评判壳体结构刚度与机械强度。产品特点：三向 8 自由度，电缸位置可灵活适配不同尺寸箱体；0‑20KN 宽施力范围；手动 / 自动双模式；力值、位移实时显示，保载时间可设置；具备报警记录功能；整套工装配件齐全，开箱即可开展静载、侧压、扭力三类试验。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | JAY‑7144 静载试验台 |
| 加载通道 | 水平 2 路（左、右），竖直 1 路，合计三路电缸 |
| 调节自由度 | 三向合计 8 自由度移动定位 |
| 加载方式 | 伺服电动电缸加载 |
| 施力范围 | 0‑20KN |
| 施力速度 | 0.1‑50mm/s 可调 |
| 控制方式 | PLC + 彩色触摸屏，独立控制柜 |
| 试验模式 | 手动点动操作 / 自动恒力保载试验 |
| 保载设置 | 力值保持时间 0H‑99H59M59S 可预置 |
| 标配工装 | 120mm×120mm 压块、角铁扭力框架、多规格延长杆、紧固工具 |
| 安全功能 | 过载报警、故障信息存储查看 |
| 工作电源 | AC220V 50Hz |
五、试样范围
低压金属 / 非金属计量箱、电缆分线箱、高低压预装式变电站壳体、充电桩外壳、各类机柜空壳体.
六、试验判定项目
结构评价：完成标准规定垂直静载、水平侧压、耐扭力试验；壳体无开裂、无**性有害变形；焊接、连接件无松动损坏，壳体机械刚度满足国标，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑90% RH；场地地面承重满足框架设备；无高浓度粉尘、腐蚀性气体；供电 AC220V 可靠接地；设备摆放水平稳固。
