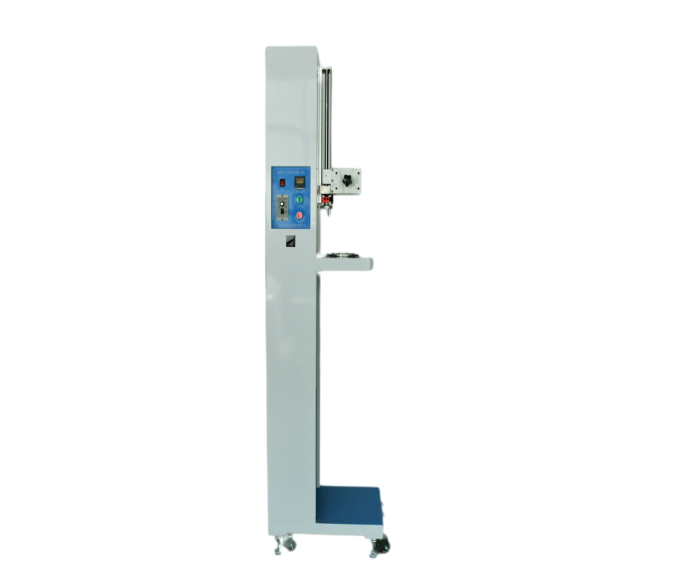

导线受损程度测试机，严格依据 GB2099.1‑2008 图 11、IEC60884‑1 图 11、GB13140.3 标准开发；设备采用立式机架结构，调速电机驱动旋转工作台；丝杆机构实现 260‑360mm 试验高度可调；配备全套标准配重砝码、多规格可替换线套；支持定时设置，试验完成自动停机并声光报警；用于考核螺纹夹紧型、无螺纹接线端子，在旋转砝码拉力工况下，端子夹紧导线承受机械应力的能力；检验接线端子结构设计是否避免导线被过度挤压损伤；广泛用于插头插座、墙壁开关、接线端子、电器附件生产企业、第三方安规检测实验室。
GB2099.1‑2008《家用和类似用途插头插座 第 1 部分：通用要求》图 11
IEC60884‑1：2006《Plugs and socket‑outlets for household and similar purposes》图 11
GB13140.3《家用和类似用途固定式电气装置的连接器 第 3 部分：无螺纹型端子》
GB16915.1《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》
整机结构：立式主机机架、调速电机驱动旋转台、丝杆高度调节机构、试样试验夹具、调速控制单元、时间计时控制器、全套砝码组、多规格替换线套、底部移动脚轮。
测试原理：将被测接线端子夹紧对应规格导线，导线穿过匹配线套，下端悬挂标准配重砝码；旋转工作台带动砝码做旋转运动；按标准设定转速、试验时间；试验结束后解剖检查导线铜丝受损断裂情况，评判接线端子夹持结构是否合格。
产品特点：试验高度 260‑360mm 连续可调；转速可切换 9±1r/min、10±2r/min；0‑59H59M59S 大范围定时，试验结束声光报警；配置全套标准砝码、多孔径替换线套；立式结构占地小，带脚轮方便移位；操作简单，完全复现标准图 11 试验工况。
型号 | AUTO‑4002 导线受损程度测试机 |
试验工位 | 单工位 |
工作转速 | 9±1 转 / 分钟、10±2 转 / 分钟两档可调 |
旋转直径 | 75mm/76mm |
计时范围 | 1s‑59H59M59s 可预置，完成声光报警 |
试验高度 | 260‑360mm 丝杆可调，偏差 ±15mm |
标配线套孔径 | 6.5、9.5、13、14.5、15.9、19.1、22.2、25.4、28.6mm |
标配砝码 | 0.3kg、0.4kg、0.7kg、0.9kg、1.4kg、2.0kg、2.9kg、4.5kg、6.8kg 等组合砝码 |
电源 | AC220V 50Hz |
整机外形尺寸 | W450×D500×H1350mm |
整机重量 | 约 85kg |
螺纹夹紧型、无螺纹型接线端子；插头插座、墙壁开关、电器附件内部接线端子组件。
结构评价：完成标准规定旋转拉力试验；解剖检查导线，导线铜丝无过度断裂损伤；接线端子夹紧结构满足国标、IEC 标准，判定试验合格。
环境温度 5‑35℃；环境相对湿度 30‑90% RH；现场无高浓度粉尘、腐蚀性气体；供电 AC220V 可靠接地；设备放置平整工作台面，试验结束务必卸下砝码。
