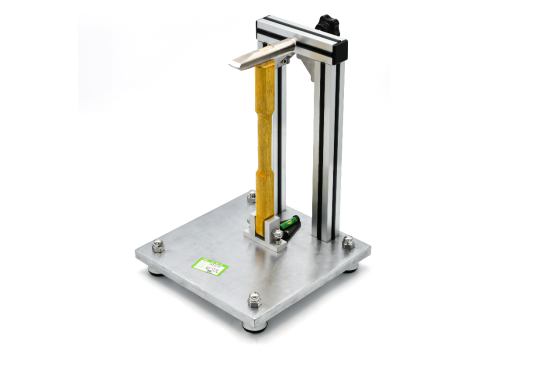

SN2209 锤击试验装置
发布时间: 2026-10-12 16:30
SN2209 锤击试验装置依据GB/T2694.2018《输电线路铁塔制造技术条件》附录 B、YD/T757‑95《微波铁塔技术条件》附录 C开发，是电力、通信铁塔热浸镀锌层附着力专用落锤锤击工装。依靠锤头自由跌落冲击镀锌试样表面，检验热浸镀锌层抗剥落、抗起皮附着性能；广泛用于输电铁塔厂、微波通信铁塔生产企业、电力金具加工厂、第三方质检实验室。
测试原理：调平设备底板，试样台面与底座保持同一水平面；将锤柄垂直抬升后释放，锤头自由跌落冲击镀锌试样；按标准间隔打击 5 个点位，观察镀锌层是否凸起、剥落、起皮，判定热浸镀锌层附着性能是否合格，打击位置不可重复击打。
一、产品概述
SN2209 锤击试验装置依据GB/T2694.2018《输电线路铁塔制造技术条件》附录 B、YD/T757‑95《微波铁塔技术条件》附录 C开发，是电力、通信铁塔热浸镀锌层附着力专用落锤锤击工装。依靠锤头自由跌落冲击镀锌试样表面，检验热浸镀锌层抗剥落、抗起皮附着性能；广泛用于输电铁塔厂、微波通信铁塔生产企业、电力金具加工厂、第三方质检实验室。 测试原理：调平设备底板，试样台面与底座保持同一水平面；将锤柄垂直抬升后释放，锤头自由跌落冲击镀锌试样；按标准间隔打击 5 个点位，观察镀锌层是否凸起、剥落、起皮，判定热浸镀锌层附着性能是否合格，打击位置不可重复击打。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2694.2018 | 输电线路铁塔制造技术条件，附录 B 热浸镀锌层附着性落锤试验 |
| YD/T757‑95 | 微波铁塔技术条件，附录 C 热浸镀锌层附着性锤击试验 |
三、主要技术参数
| 项目 | SN2209 锤击试验装置 |
|---|
| 锤头材质 | 45 钢，淬硬 HS40 以上 |
| 锤头质量 | 210g±1g |
| 锤柄 | 橡木，重量 70g |
| 锤头跌落高度 | 锤头中心线至底座面 300mm±1mm |
| 底板尺寸 | 250×250×15mm，带水平泡，可调水平脚座 |
| 整机净重 | 11kg |
| 包装毛重 | 约 15‑17kg（主机 + 免熏蒸木箱） |
| 供电要求 | 无需电源，纯机械式落锤工装 |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，放置时保证底座水平，保护锤头刃口不受磕碰 |
四、设备产品特点
严格匹配 GB/T2694.2018、YD/T757‑95 附录图纸参数，锤头重量、跌落高度公差受控，满足铁塔镀锌层型式检验；
底板集成水平泡 + 可调脚座，快速调平整机，保障每次跌落冲击高度准确；
标准橡木锤柄，45 号钢淬硬锤头，刃口硬度达标，长期重复试验性能稳定；
纯机械结构无需通电；既可实验室质检，也可车间现场抽样检测；
专门针对输电铁塔、微波通信铁塔构件热浸镀锌层附着力锤击检验。
五、适用试样范围
适用于输电线路铁塔、微波通信铁塔构件，开展热浸镀锌层附着性能锤击落锤试验。
