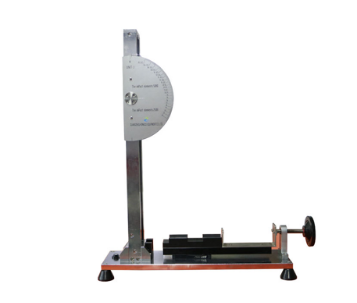

SN2208 弹簧冲击器校准装置
发布时间: 2026-10-12 16:00
SN2208 弹簧冲击器校准装置依据GB/T2423.44 附录 A、GB/T2423.55‑2006 附录 B、IEC60068‑2‑63、IEC60068‑2‑75 附录开发，是弹簧冲击锤冲击能量专用计量校准工装。按照能量守恒原理，通过摆杆摆角换算冲击能量，用于对 0.14‑2J 弹簧冲击器做冲击能量校验；是第三方计量院、质检实验室、电器灯具企业做弹簧冲击锤定期计量溯源必备工装；广泛用于检测机构、电器附件厂、灯具生产企业安规实验室。
测试原理：将待校准弹簧冲击器固定工装夹具，触发冲击击打摆杆；冲击能量转化为摆杆摆动扬起角度，表盘直接读出冲击能量；以此判定被测弹簧冲击锤实际输出能量是否符合标准标称值，完成计量校验。
一、产品概述
SN2208 弹簧冲击器校准装置依据GB/T2423.44 附录 A、GB/T2423.55‑2006 附录 B、IEC60068‑2‑63、IEC60068‑2‑75 附录开发，是弹簧冲击锤冲击能量专用计量校准工装。按照能量守恒原理，通过摆杆摆角换算冲击能量，用于对 0.14‑2J 弹簧冲击器做冲击能量校验；是第三方计量院、质检实验室、电器灯具企业做弹簧冲击锤定期计量溯源必备工装；广泛用于检测机构、电器附件厂、灯具生产企业安规实验室。 测试原理：将待校准弹簧冲击器固定工装夹具，触发冲击击打摆杆；冲击能量转化为摆杆摆动扬起角度，表盘直接读出冲击能量；以此判定被测弹簧冲击锤实际输出能量是否符合标准标称值，完成计量校验。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2423.44 | 电工电子产品环境试验 试验 Eg 撞击弹簧锤，附录 A 弹簧冲击器校准 |
| GB/T2423.55‑2006 | 电工电子产品环境试验 试验 Eh 锤击试验，附录 B 弹簧冲击器校准 |
| IEC60068‑2‑63:1997 | Test Eg:Impact,spring hammer Annex A |
| IEC60068‑2‑75:1997 | Test Eh:Hammer tests Annex B |
三、主要技术参数
| 项目 | SN2208 弹簧冲击器校准装置 |
|---|
| 测量量程 | 0‑2J，适配 0.14~2J 弹簧冲击器 |
| *小刻度 | 0.01J |
| 重复精度 | ±0.01J |
| 导槽外径 | 51mm |
| 摆杆能损 | <0.002J |
| 触发行程 | ＞30mm |
| 标配配重砝码 | 铜质砝码套 1 个（2J） |
| 整机结构 | 摆杆刻度表盘、水平调节脚座、手动锁紧夹具 |
| 整机净重 | 13kg |
| 包装毛重 | 约 18‑20kg（主机 + 砝码配件 + 免熏蒸木箱） |
| 供电要求 | 无需电源，纯机械式计量校准工装 |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，水平放置，避免撞击摆杆表盘组件 |
四、设备产品特点
完全匹配国标、IEC 标准附录的校准机构图纸，用于弹簧冲击锤冲击能量计量溯源；
0‑2J 全量程覆盖，*小分度 0.01J，重复精度 ±0.01J，满足实验室计量校验精度；
纯机械摆杆表盘读数，无需通电；配置水平调平脚座，保障校准数据稳定；
标配 2J 铜质配重砝码套，摆杆能损小于 0.002J，降低系统误差；
适配市面主流 0.14‑2J 各档位弹簧冲击器，计量院、企业安规实验室均可使用。
五、适用试样范围
适用于 0.14‑2J 各规格弹簧冲击器（弹簧冲击锤），开展冲击能量计量校准校验。
