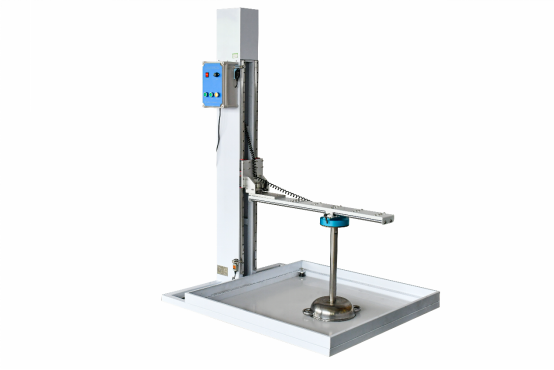

SN2206 垂直冲击试验装置
发布时间: 2026-10-12 14:45
SN2206 垂直冲击试验装置依据GB/T2423.55‑2006 试验 Eh 锤击试验、GB/T20138‑2006、GB7000.1‑2015、IEC60068‑2‑75、IEC60598‑1、IEC62262开发，属于IK 防护等级垂直落锤式锤击试验设备。设备采用悬臂旋转摆臂结构，电动升降调节跌落高度，电磁铁吸附释放撞击元件，配置专用导向导管；依靠重力自由跌落产生标准冲击能量，可对试样外壳不同位置完成垂直撞击，评定灯具、电工电子产品外壳对外界机械碰撞防护 IK 等级；广泛用于灯具生产企业、电工电器厂、成套设备厂、第三方安规质检实验室。
测试原理：将被测外壳试样固定于设备尼龙刚性底板；选择对应能量撞击元件，电动机构调节至标准跌落高度；电磁铁释放，撞击元件沿专用导管垂直自由跌落冲击试样；试验完成检查外壳开裂、变形、防护失效情况，判定产品 IK 防护等级是否达标。摆臂可绕 Z 轴旋转，覆盖试样多个冲击点位。
一、产品概述
SN2206 垂直冲击试验装置依据GB/T2423.55‑2006 试验 Eh 锤击试验、GB/T20138‑2006、GB7000.1‑2015、IEC60068‑2‑75、IEC60598‑1、IEC62262开发，属于IK 防护等级垂直落锤式锤击试验设备。设备采用悬臂旋转摆臂结构，电动升降调节跌落高度，电磁铁吸附释放撞击元件，配置专用导向导管；依靠重力自由跌落产生标准冲击能量，可对试样外壳不同位置完成垂直撞击，评定灯具、电工电子产品外壳对外界机械碰撞防护 IK 等级；广泛用于灯具生产企业、电工电器厂、成套设备厂、第三方安规质检实验室。 测试原理：将被测外壳试样固定于设备尼龙刚性底板；选择对应能量撞击元件，电动机构调节至标准跌落高度；电磁铁释放，撞击元件沿专用导管垂直自由跌落冲击试样；试验完成检查外壳开裂、变形、防护失效情况，判定产品 IK 防护等级是否达标。摆臂可绕 Z 轴旋转，覆盖试样多个冲击点位。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2423.55‑2006 | 电工电子产品环境试验 第 2 部分：试验方法 试验 Eh：锤击试验（垂直落锤 Ehc） |
| GB/T 20138‑2006 | 电器设备外壳对外界机械碰撞的防护等级 (IK 代码) |
| GB7000.1‑2015 | 灯具 第 1 部分：一般要求与试验外壳机械撞击试验 |
| IEC60068‑2‑75:1997 | Environment testing‑Test Eh:Hammer tests |
| IEC60598‑1:2014 | Luminaries‑Part1:General requirements and tests |
| IEC62262:2002 | Degrees of protection‑IK code 外壳机械碰撞防护等级 |
三、主要技术参数
| 项目 | SN2206 垂直冲击试验装置 |
|---|
| 冲击能量 | 2J、5J、10J、20J、50J（撞击元件按需选配） |
| 释放方式 | 电磁铁吸附释放 |
| 跌落高度调节范围 | 0‑1000mm，电动升降可调 |
| 摆臂功能 | 绕 Z 轴旋转，多位置冲击点位覆盖 |
| 导向导管 | 各能量撞击元件配专用间隙导管 |
| 试验底板 | 8mm 厚尼龙底板 HRR85‑100，底板尺寸 1000×1000mm |
| 标配撞击元件 | 0.5kg、1.7kg、5kg、10kg（可单独增购撞击锤头组件） |
| 整机外形尺寸 | 1400×1100×2100 mm(W×D×H) |
| 整机净重 | 165kg |
| 木箱包装毛重 | 约 200‑220kg（主机 + 全套撞击元件 + 夹板加固免熏蒸木箱） |
| 工作电源 | AC220V±10% /50‑60Hz |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
垂直落锤 Ehc 锤击模式，完全匹配 IEC62262 IK 防护等级垂直撞击试验要求，可完成 IK07~IK11 等级测试；
电动升降调节跌落高度，电磁铁无干扰释放，保证冲击能量与试验重复性；
旋转 Z 轴摆臂，无需移动试样本体，就可切换外壳多个冲击点位；
每种冲击能量配置专用导向导管，规避落锤偏移，冲击点定位精准；
大尺寸标准尼龙刚性试验底板；撞击元件锤头支持单独增购选配，满足不同客户项目需求；
针对灯具、电工电气外壳做 IK 机械撞击型式检验，适配实验室长期重复性试验。
五、适用试样范围
适用于家用及类似用途电工电子产品、电器设备外壳、各类灯具外壳，开展垂直落锤锤击，评定外壳 IK 机械碰撞防护等级。
