SN2205 搪瓷冲击器（抗小球冲击测试仪）
发布时间: 2026-10-12 14:17
SN2205 搪瓷冲击器又称瓦格纳冲击试验仪，依据ISO4532:1991、GB/T7911‑2013、EN438‑2:2006开发，分为SN2205（三角支架，适配 ISO4532 搪瓷器皿）、SN2205A（圆形支撑架，适配 GB/T7911‑2013 HPL 高压装饰层积板）两个型号。整机为纯弹簧机械式便携式手持仪器，依靠压缩释放弹簧输出冲击能量；既可实验室检测，也可车间现场巡检，用于考核搪瓷器皿、HPL 热固性高压装饰层积板表面抗小球冲击性能；广泛应用于搪瓷生产企业、装饰板材厂、第三方材料质检实验室。
测试原理：压缩仪器内部弹簧设定冲击力度，释放弹簧带动 Φ5mm 钢球冲击试样表面；逐步加大冲击力度，观察搪瓷 / 板材表面是否出现裂纹、剥落、破损，判定材料抗冲击性能是否符合标准要求；可对平面、曲面以及试样边缘开展冲击试验。
一、产品概述
SN2205 搪瓷冲击器又称瓦格纳冲击试验仪，依据ISO4532:1991、GB/T7911‑2013、EN438‑2:2006开发，分为SN2205（三角支架，适配 ISO4532 搪瓷器皿）、SN2205A（圆形支撑架，适配 GB/T7911‑2013 HPL 高压装饰层积板）两个型号。整机为纯弹簧机械式便携式手持仪器，依靠压缩释放弹簧输出冲击能量；既可实验室检测，也可车间现场巡检，用于考核搪瓷器皿、HPL 热固性高压装饰层积板表面抗小球冲击性能；广泛应用于搪瓷生产企业、装饰板材厂、第三方材料质检实验室。 测试原理：压缩仪器内部弹簧设定冲击力度，释放弹簧带动 Φ5mm 钢球冲击试样表面；逐步加大冲击力度，观察搪瓷 / 板材表面是否出现裂纹、剥落、破损，判定材料抗冲击性能是否符合标准要求；可对平面、曲面以及试样边缘开展冲击试验。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| ISO4532:1991 | 釉瓷和搪瓷‑搪瓷器皿抗冲击测定，冲击枪试验 |
| GB/T7911‑2013 | 热固性树脂浸渍纸高压装饰层积板 (HPL) 第 7.3.8 条款，图 6、图 7 |
| DIN ISO4532(DIN51155) | 釉瓷和搪瓷制品抗冲击测试 |
| EN438‑2：2006 | 装饰用高压层压板 (HPL) 第 20.3 条款 |
| ISO4586‑T2、ISO438‑T2 | 装饰层压板耐冲击性能测试 |
三、主要技术参数
| 项目 | SN2205（三角支架） | SN2205A（圆形支撑架） |
|---|
| 力度调节范围 | 0‑90N 连续可调 | 0‑90N 连续可调 |
| *小调节刻度 | 2 N | 2 N |
| 冲击钢球 | Φ5mm | Φ5mm |
| 弹簧压缩行程 | 100mm | 100mm |

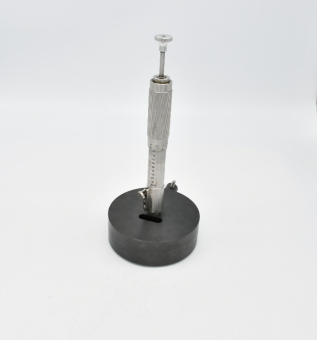

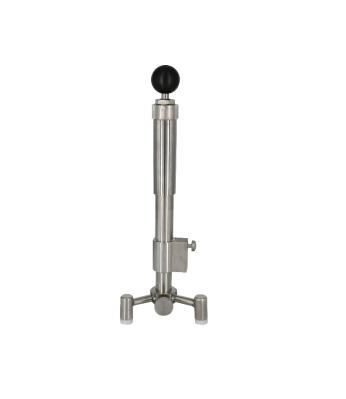

| 配套支架 | 三角支架 | 圆形支撑架 |
| 适用标准 | ISO4532 搪瓷器皿 | GB/T7911‑2013 HPL 高压装饰层积板 |
| 整机形式 | 便携式手持机械式，无需供电 | 便携式手持机械式，无需供电 |
| 净重 | 0.34kg（不含支架底座） | 0.34kg（不含支架底座） |
| 包装毛重 | 约 1.2‑1.6kg（仪器 + 支架 + 铝合金防护收纳箱） | 约 1.2‑1.6kg（仪器 + 支架 + 铝合金防护收纳箱） |
| 供电要求 | 无需电源，纯机械弹簧结构 | 无需电源，纯机械弹簧结构 |
| 使用环境 | 0‑40℃；相对湿度 30‑90% RH，避免摔落磕碰内部弹簧与钢球 | 0‑40℃；相对湿度 30‑90% RH，避免摔落磕碰内部弹簧与钢球 |
四、设备产品特点
双型号区分选型：SN2205 三角支架用于搪瓷器皿；SN2205A 圆形支撑架专门针对 HPL 高压装饰层积板，两套满足不同标准要求；
纯弹簧机械式手持便携结构，无需接电，既适合实验室型式检验，也可直接在车间产线现场抽检；
0‑90N 大范围连续可调，*小 2N 微调，冲击力度设置直观，操作简单易上手；
支持平面、曲面、试样边缘位置冲击测试，适配搪瓷器皿各类曲面工件以及平板 HPL 板材；
配置铝合金防护收纳箱，方便仪器收纳搬运，保护内部弹簧、钢球精密组件。
五、适用试样范围
适用于釉瓷、搪瓷器皿，热固性树脂浸渍纸高压装饰层积板（HPL），开展表面抗小球冲击性能检验。
