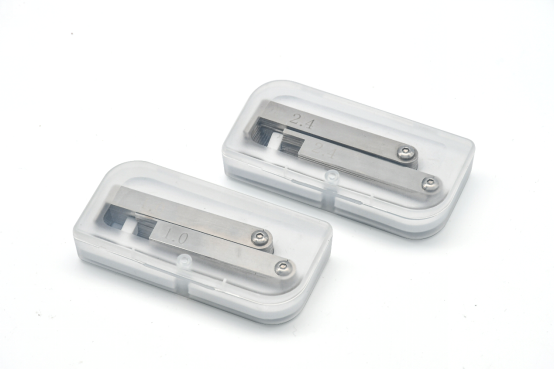

SN2134 爬电距离测试卡
发布时间: 2026-10-09 17:35
SN2134 爬电距离测试卡依据 GB/T2099.1‑2021 第 27 条开发，为开关插座安规检验专用标准量具，采用不锈钢爪牙式结构；用于测量两个导电部件之间，或导电部件与器具易触及表面之间沿绝缘材料表面的爬电距离；广泛用于插头插座生产厂、电器附件企业、第三方安规质检实验室。
测试原理：使用对应规格爪牙式测试卡，伸入产品内部绝缘区域，模拟沿绝缘材料表面路径，核验产品爬电沿面距离是否达到标准规定的*小安全距离；配备直式、曲式两套，适配不同深浅、不同结构的被测腔体。
一、产品概述
SN2134 爬电距离测试卡依据 GB/T2099.1‑2021 第 27 条开发，为开关插座安规检验专用标准量具，采用不锈钢爪牙式结构；用于测量两个导电部件之间，或导电部件与器具易触及表面之间沿绝缘材料表面的爬电距离；广泛用于插头插座生产厂、电器附件企业、第三方安规质检实验室。
测试原理：使用对应规格爪牙式测试卡，伸入产品内部绝缘区域，模拟沿绝缘材料表面路径，核验产品爬电沿面距离是否达到标准规定的*小安全距离；配备直式、曲式两套，适配不同深浅、不同结构的被测腔体。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2099.1‑2021 | 家用和类似用途插头插座第 1 部分通用要求，第 27 爬电距离条款 |
| GB16915.1‑2014 | 家用和类似用途固定式电器装置的开关第 1 部分通用要求，第 23 条款 |
| IEC60884‑1:2006 | Plugs and socket‑outlets for household and similar purposes‑Part1 clause 27 |
| IEC60669‑1:2007 | Switches for household and similar fixed‑electrical installations‑Part1 clause23 |
三、主要技术参数
| 项目 | SN2134 爬电距离测试卡 |
|---|
| 材质 | 不锈钢板 |
| 配置规格 | 直式一套、曲式一套 |
| 标准尺寸 | 1.0、1.05、1.1、1.2、1.25、1.3、1.4、1.5、1.6、1.7、1.8、1.9、2.0、2.1、2.2、2.4、2.5、2.8、3.2、3.6、4.0、4.2、4.5、5.0、5.6、6.3、7.1、8.0、9.0、10mm |
| 结构形式 | 爪牙式量规 |
| 净重 | 0.7kg |
| 包装毛重 | 约 1.2‑1.6kg（量具 + 塑料保护收纳盒） |
| 供电要求 | 无需电源，纯机械检验量具 |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，避免磕碰锈蚀 |
四、设备产品特点
不锈钢材质加工，硬度高，耐磨不易变形，尺寸长期稳定；
直式、曲式两套完整配置，适配深浅不一、结构复杂的开关插座内部腔体；
全套覆盖国标要求全部尺寸档位，满足 GB/T2099.1‑2021 第 27 条款爬电距离检验；
配备专用塑料收纳盒，方便存放，可用于实验室型式检验，也可车间现场巡检；
操作简单，无需培训，快速核验电器导电部件沿绝缘表面爬电安全距离。
五、适用试样范围
适用于插头、插座、墙壁开关电器导电部件，开展沿绝缘材料表面爬电距离安规检验。
