SN2135 验证沟槽孔及反向锥度量规
发布时间: 2026-10-09 17:40

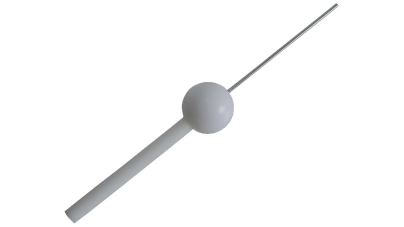

SN2135 验证沟槽孔及反向锥度量规依据 GB/T2099.1‑2021 第 24.19 条、图 35 开发，属于开关插座安规检验专用标准量具。用于检验插座沟槽、开孔、反向锥度结构；量规手柄尾部 M6 螺纹可外接推拉力计，施加标准 1N 试验推力，核查量规侵入沟槽深度是否满足标准限值；广泛用于开关插座生产厂、电器附件企业、第三方安规质检实验室。
测试原理：将量规探针对准被测插座沟槽 / 孔 / 反向锥度部位，外接推拉力计施加 1N 标准推力；分别沿平行、垂直安装面两个方向测试，检查量规侵入沟槽、孔深度是否不大于 1mm，判定产品结构是否合规。
一、产品概述
SN2135 验证沟槽孔及反向锥度量规依据 GB/T2099.1‑2021 第 24.19 条、图 35 开发，属于开关插座安规检验专用标准量具。用于检验插座沟槽、开孔、反向锥度结构；量规手柄尾部 M6 螺纹可外接推拉力计，施加标准 1N 试验推力，核查量规侵入沟槽深度是否满足标准限值；广泛用于开关插座生产厂、电器附件企业、第三方安规质检实验室。
测试原理：将量规探针对准被测插座沟槽 / 孔 / 反向锥度部位，外接推拉力计施加 1N 标准推力；分别沿平行、垂直安装面两个方向测试，检查量规侵入沟槽、孔深度是否不大于 1mm，判定产品结构是否合规。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2099.1‑2021 | 家用和类似用途插头插座第 1 部分通用要求，第 24.19 条款，图 35 |
| IEC60884‑1:2006 | Plugs and socket‑outlets for household and similar purposes‑Part1 clause 24.18 figure35 |
三、主要技术参数
| 项目 | SN2135 验证沟槽孔及反向锥度量规 |
|---|
| 探针材质 | 不锈钢，末端锐边处理 |
| 探针直径 | Φ2.5+0.050 mm |
| 探针有效长度 | ＞100mm |
| 手柄材质 | 尼龙绝缘手柄 |
| 接口螺纹 | M6 内螺纹，可连接推拉力计输出 1N 推力 |
| 标准试验力 | 1N（需外接推拉力计实现） |
| 净重 | 0.1kg |
| 包装毛重 | 约 0.35‑0.45kg（量规 + 塑料保护收纳盒） |
| 供电要求 | 无需电源，纯机械量具 |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，保护探针锐边，避免磕碰变形 |
四、设备产品特点
探针采用不锈钢加工，末端锐边严格按标准制作，尺寸公差受控，长期使用不易变形；
尼龙绝缘手柄，尾部 M6 螺纹接口，可直接对接市面通用推拉力计，实现标准 1N 试验推力；
完全匹配 GB/T2099.1‑2021 图 35 标准图纸，专门针对插座沟槽、孔、反向锥度项目检验；
体积小巧轻便，配备保护收纳盒；既可以实验室型式检验，也适合车间现场巡检；
操作简单，对接推拉力计即可快速完成标准规定的两个方向侵入深度核验。
五、适用试样范围
适用于家用墙壁插座，完成沟槽、开孔、反向锥度结构安规检验。
