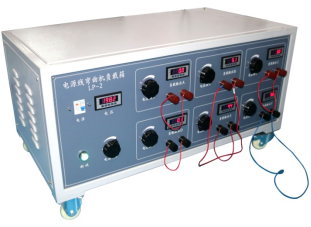

SN2133 电源线弯曲机负载箱
发布时间: 2026-10-09 17:31
SN2133 电源线弯曲机负载箱依据 GB/T2099.1‑2021 第 23.4 条款开发，专门配套电源线弯曲试验机使用，用于不可拆线电源插头、不可拆线移动式插座电源线耐弯曲通电耐久试验。设备为落地箱式结构，提供多路低压大电流可调输出，试验过程中给试样施加额定电压与电流，监测线缆通断状态；广泛用于插头插座生产企业、电器附件厂、第三方安规质检实验室。
测试原理：负载箱输出可调电压、电流，通过 7PIN 航空线缆对接电源线弯曲试验机；弯曲试验机带动电源线往复弯折，负载箱持续给试样施加额定负载，当电源线内部导体断线，回路断开即可判定试样失效；支持多工位同时独立加载测试，工位数量可定制。
一、产品概述
SN2133 电源线弯曲机负载箱依据 GB/T2099.1‑2021 第 23.4 条款开发，专门配套电源线弯曲试验机使用，用于不可拆线电源插头、不可拆线移动式插座电源线耐弯曲通电耐久试验。设备为落地箱式结构，提供多路低压大电流可调输出，试验过程中给试样施加额定电压与电流，监测线缆通断状态；广泛用于插头插座生产企业、电器附件厂、第三方安规质检实验室。
测试原理：负载箱输出可调电压、电流，通过 7PIN 航空线缆对接电源线弯曲试验机；弯曲试验机带动电源线往复弯折，负载箱持续给试样施加额定负载，当电源线内部导体断线，回路断开即可判定试样失效；支持多工位同时独立加载测试，工位数量可定制。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2099.1‑2021 | 家用和类似用途插头插座第 1 部分通用要求，第 23.4 电源线耐弯曲条款 |
| IEC60884‑1:2006 | Plugs and socket‑outlets for household and similar purposes‑Part1 clause 23.4 |
| UL817 | 电线组件及电源软线组件安全标准 |
| VDE0620 | 德国插头插座产品安全规范 |
三、主要技术参数
| 测试工位 | 标准 6 工位，工位数量支持定制 |
| 输出电压 | 0～280V，相间电压可调 |
| 输出电流 | 0～40A，测量精度 ±0.5% |
| 连接接口 | 7PIN 航空连接线 |
| 整机外形尺寸 | 1100×800×650 mm(W×D×H) |
| 整机净重 | 130kg |
| 木箱包装毛重 | 约 165‑180kg（主机 + 配件 + 加厚夹板免熏蒸木箱，底部木方加固） |
| 工作电源 | AC220V±10% /50‑60Hz |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
标准 6 路独立输出工位，可多组试样同时开展通电弯曲试验，工位数量支持客户非标定制；
电压、电流连续可调，数显表头直观读取各路电压电流，输出测量精度 ±0.5%，满足国标、UL、VDE 多项标准试验条件；
配置标准 7PIN 航空接口，可直接对接市面主流电源线弯曲试验机；
落地箱体带脚轮，整机搬运移位方便，箱体散热结构优良，适合长时间连续型式检验；
专门针对不可拆线插头、移动式插座电源线通电耐弯曲耐久测试。
五、适用试样范围
适用于不可拆线电源插头、不可拆线移动式插座，配合电源线弯曲试验机，完成电源线通电状态下耐弯曲安规耐久试验。
