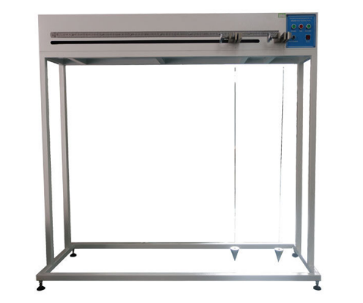

SN2303 静态曲挠试验机
发布时间: 2026-10-08 14:19
SN2303 静态曲挠试验机用于额定电压 450/750V 及以下橡皮绝缘、PVC 绝缘成品软电缆静态曲挠机械强度试验。将标准长度电缆试样两端垂直夹持，做 U 型静态弯曲，测量夹持端距离，检验电缆弯曲后结构变形情况，评估电缆抗弯曲机械强度；不适用于导体标称截面超过 18 芯两层以上同心层电缆；广泛用于线缆生产企业、高分子实验室、第三方质检机构。
测试原理：取 3±0.05m 电缆试样，A/B 夹头初始间距 200mm，夹头离地高度 1500mm；固定一端，移动另一端使电缆弯曲形成标准 U 型，夹头可 180° 旋转，完成 2 次试验，测量夹持端距离，判定电缆静态曲挠性能。
一、产品概述
SN2303 静态曲挠试验机用于额定电压 450/750V 及以下橡皮绝缘、PVC 绝缘成品软电缆静态曲挠机械强度试验。将标准长度电缆试样两端垂直夹持，做 U 型静态弯曲，测量夹持端距离，检验电缆弯曲后结构变形情况，评估电缆抗弯曲机械强度；不适用于导体标称截面超过 18 芯两层以上同心层电缆；广泛用于线缆生产企业、高分子实验室、第三方质检机构。
测试原理：取 3±0.05m 电缆试样，A/B 夹头初始间距 200mm，夹头离地高度 1500mm；固定一端，移动另一端使电缆弯曲形成标准 U 型，夹头可 180° 旋转，完成 2 次试验，测量夹持端距离，判定电缆静态曲挠性能。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T5013.1‑2008 | 橡皮绝缘电缆第 1 部分，5.6.3.2 静态曲挠条款 |
| GB/T5013.2‑2008 | 橡皮绝缘电缆第 2 部分，3.2 条款及图 2 |
| IEC60245‑1‑2008 | Rubber insulated cables‑Part1 clause 5.6.3.2 |
| IEC60245‑2‑1998 | Rubber insulated cables‑Part2 clause3.2 and figure2 |
| GB/T5023.1‑2008 | PVC 绝缘电缆第 1 部分，5.6.3.3 静态曲挠条款 |
| GB/T5023.2‑2008 | PVC 绝缘电缆第 2 部分，3.5 条款及图 3 |
| IEC60227‑1:2007 | PVC 绝缘电缆‑Part1 clause5.6.3.3 |
| IEC60227‑2:2003 | PVC 绝缘电缆‑Part2 clause3.5 and figure3 |
三、主要技术参数
| 项目 | 参数指标 |
|---|
| 产品型号 | SN2303 静态曲挠试验机 |
| A、B 夹持头初始距离 | 200mm |
| 夹持头离地安装高度 | 1500mm |
| 标准试样长度 | 3±0.05m |
| 夹头旋转角度 | 可 180° 旋转 |
| 标准试验次数 | 2 次 |
| 整机外形尺寸 | 1500×800×1950 mm(W×D×H) |
| 整机重量 | 110kg |
| 工作电源 | AC220V±10% /50‑60Hz |
| 使用环境条件 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
整机框架式立式结构，完全匹配 GB/T5013、GB/T5023 标准设备尺寸要求；
A/B 双夹头组件，夹持稳固，夹头支持 180° 旋转，满足两次轮换试验要求；
夹持头安装高度 1500mm，初始间距 200mm，严格还原标准试验安装条件；
电控模块集成于设备右上角，操作简单，实验室安装调试便捷；
同时兼容橡皮绝缘软电缆、PVC 绝缘软电缆两类产品静态曲挠检测。
五、适用试样范围
适用于额定电压 450/750V 及以下橡皮绝缘、聚氯乙烯 PVC 绝缘成品软电缆静态曲挠机械强度测试；不适用于导体标称截面超过 18 芯的两层以上同心层电缆。
