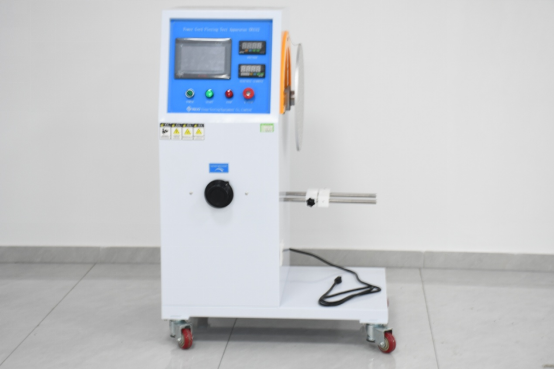

SN2312 电缆弯曲试验机
发布时间: 2026-10-08 14:12
SN2312 电缆弯曲试验机用于额定电压 450/750V 及以下 PVC 成品软电缆弯曲耐磨疲劳试验。模拟软电缆反复弯曲受力工况，考核电缆绝缘护套抗弯曲耐磨能力，判断电缆反复弯折后是否出现开裂、破损、导体断线等失效现象；广泛应用于电线电缆生产企业、材料实验室、第三方质检机构。
测试原理：取约 1m 长成品软电缆试样，一组试样绕于 Φ40mm 固定轮，另一组试样置于试样槽，悬挂 500g 砝码负载；试样做往复上下运动，速率*高 40 次 / 分钟，完成设定弯曲循环次数，检查电缆护套、导体受损情况，评估电缆弯曲耐磨性能。
一、产品概述
SN2312 电缆弯曲试验机用于额定电压 450/750V 及以下 PVC 成品软电缆弯曲耐磨疲劳试验。模拟软电缆反复弯曲受力工况，考核电缆绝缘护套抗弯曲耐磨能力，判断电缆反复弯折后是否出现开裂、破损、导体断线等失效现象；广泛应用于电线电缆生产企业、材料实验室、第三方质检机构。
测试原理：取约 1m 长成品软电缆试样，一组试样绕于 Φ40mm 固定轮，另一组试样置于试样槽，悬挂 500g 砝码负载；试样做往复上下运动，速率*高 40 次 / 分钟，完成设定弯曲循环次数，检查电缆护套、导体受损情况，评估电缆弯曲耐磨性能。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T5023.1‑2008 | 额定电压 450/750V 及以下聚氯乙烯绝缘电缆第 1 部分，5.6.3.2 条款 |
| GB/T5023.2‑2008 | 额定电压 450/750V 及以下聚氯乙烯绝缘电缆第 2 部分，3.2 条款及图 2 |
| IEC60227‑1:2007 | PVC 绝缘电缆 450/750V 通用要求 clause 5.6.3.2 |
| IEC60227‑2:2003 | PVC 绝缘电缆试验方法 clause3.2 and figure2 |
三、主要技术参数
| 项目 | 参数指标 |
|---|
| 产品型号 | SN2312 电缆弯曲试验机 |
| 测试工位 | 单工位 |
| 控制系统 | PLC 智能集成控制，7 寸人机触摸界面 |
| 驱动方式 | 伺服电机驱动 |
| 试样夹持 | 机械装夹，夹持点位置可调，配套专用夹具 |
| 弯曲角度 | 0‑360° 任意可调；预置 ±30°、±45°、±60°、±90° |
| 弯曲模式 | 单向初始左转、单向初始右转、双向初始左转、双向初始右转 |
| 弯曲速率 | 0‑60 次 /min |
| 预置试验次数 | 0‑999999 次 |
| 标准负荷砝码 | 0.5Kg |
| 负载电流 | 0.1A |
| 整机外形尺寸 | 800×800×1000 mm(W×D×H) |
| 整机重量 | 120kg |
| 工作电源 | AC220V±10% /50‑60Hz |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
伺服电机驱动，运行平稳，弯曲速率精准可控，满足标准 40 次 / 分钟试验要求；
PLC+7 寸触摸屏人机交互，角度、次数、速率直接设置，支持单向、双向多种弯曲模式；
专用可调机械夹具，适配不同规格成品软电缆试样，装夹方便稳固；
可自由设置 0‑360° 弯曲角度，内置常用角度预设档位，适配多种试验方案；
带移动脚轮，整机一体式，方便实验室移位摆放，适合大批量试样检测。
五、适用试样范围
适用于额定电压 450/750V 及以下聚氯乙烯绝缘成品软电缆，开展弯曲耐磨疲劳性能试验。
