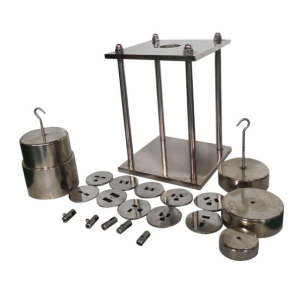

SN2130 插销牢固度试验装置
发布时间: 2026-10-09 16:32
SN2130 插销牢固度试验装置依据 GB/T2099.1‑2021 第 24.11 条款开发，用于家用插头插销高温条件下牢固保持性能检验。整套设备为纯机械砝码加载结构，试验时整套装置放入高温箱内，在 70±2℃环境对插头插销施加规定拉力，冷却后检测插销位移量，验证插销在高温使用工况下不会发生松动脱出；广泛用于插头插座生产企业、电器附件厂、第三方安规质检实验室。
测试原理：将插头试样装入对应规格销孔量规，整套工装置于 70±2℃高温箱保温 1h；通过砝码沿插销轴向施加标准拉力，保载 1min；试样冷却至室温，检测插销相对于插头本体位移量，位移不得大于 1mm，以此判定插销牢固度是否合格。整机无需供电，必须配套高温箱完成整套试验。
一、产品概述
SN2130 插销牢固度试验装置依据 GB/T2099.1‑2021 第 24.11 条款开发，用于家用插头插销高温条件下牢固保持性能检验。整套设备为纯机械砝码加载结构，试验时整套装置放入高温箱内，在 70±2℃环境对插头插销施加规定拉力，冷却后检测插销位移量，验证插销在高温使用工况下不会发生松动脱出；广泛用于插头插座生产企业、电器附件厂、第三方安规质检实验室。
测试原理：将插头试样装入对应规格销孔量规，整套工装置于 70±2℃高温箱保温 1h；通过砝码沿插销轴向施加标准拉力，保载 1min；试样冷却至室温，检测插销相对于插头本体位移量，位移不得大于 1mm，以此判定插销牢固度是否合格。整机无需供电，必须配套高温箱完成整套试验。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB/T2099.1‑2021 | 家用和类似用途插头插座第 1 部分通用要求，第 24.11 条款，图 30 |
| IEC60884‑1:2006 | Plugs and socket‑outlets for household and similar purposes‑Part1 clause24.10 figure30 |
三、主要技术参数
| 项目 | SN2130 插销牢固度试验装置 |
|---|
| 测试工位 | 单工位 |
| 加载方式 | 砝码纯机械加载，无需供电 |
| 配置砝码 | 4N、20N、30N 通孔砝码各 1 个；50N、20N 带钩砝码各 1 个 |
| 标配销孔量规 | GB 6A 二插、GB10A 三插、GB16A 三插销孔量规共 3 套；其他国标量规可定制 |
| 标配夹具 | 国标 GB 插销夹具一套，其他规格夹具支持定制 |
| 试验条件 | 需配套高温箱，试验环境 70±2℃ |
| 保载时间 | 1min，手动计时控制 |
| 整机外形尺寸 | 250×250×400 mm(W×D×H) |
| 整机重量 | 20kg |
| 木箱包装毛重 | 约 28‑32kg（主机 + 全套砝码量规配件 + 夹板免熏蒸木箱） |
| 供电要求 | 不需要电源 |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
纯机械砝码加载，无需通电，整套机架可直接放入高温箱内做高温试验；
完整配套国标砝码、国内常用插头销孔量规，开箱即可开展国标试验；
扁插销、圆形插销对应的量规孔径严格匹配标准公差，量规、夹具均可非标定制；
不锈钢机架，耐高温不易变形，适合长期在烘箱内做循环试验；
专门针对插头插座生产厂、质检机构做插销高温抗拔出牢固度型式检验。
五、适用试样范围
适用于家用和类似用途各类国标电源插头，完成插销高温条件下牢固保持性能安规型式检验。
