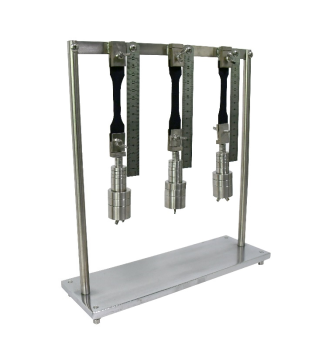

热延伸试验装置 SN2314
发布时间: 2026-09-29 17:14
SN2314 热延伸试验装置严格依据 GB/T2951.21‑2008 第 9 条、GB5013‑2008、IEC60811‑2‑1 标准开发；整体全部采用不锈钢材质制造，三工位可同时做三组试样；配置全套标准配重砝码、150mm 不锈钢刻度尺、上下试样夹持组件；本装置需要配套热老化试验箱 / 烘箱使用，不自带加热功能；用于电线电缆弹性体绝缘、护套材料热延伸与冷却后**变形测试，考核交联橡胶、交联聚乙烯材料交联程度；广泛用于电线电缆生产企业、高分子材料实验室、第三方安规检测机构。
一、产品简介
SN2314 热延伸试验装置严格依据 GB/T2951.21‑2008 第 9 条、GB5013‑2008、IEC60811‑2‑1 标准开发；整体全部采用不锈钢材质制造，三工位可同时做三组试样；配置全套标准配重砝码、150mm 不锈钢刻度尺、上下试样夹持组件；本装置需要配套热老化试验箱 / 烘箱使用，不自带加热功能；用于电线电缆弹性体绝缘、护套材料热延伸与冷却后**变形测试，考核交联橡胶、交联聚乙烯材料交联程度；广泛用于电线电缆生产企业、高分子材料实验室、第三方安规检测机构。
二、执行测试标准
GB/T2951.21‑2008《电缆和光缆绝缘和护套材料通用试验方法 第 21 部分：弹性体混合料专用试验方法》第 9 章热延伸试验全国标准信...GB5013‑2008《额定电压 450/750V 及以下橡皮绝缘电缆》IEC60811‑2‑1:2001
三、核心结构与功能
整机结构：不锈钢立式主机框架、三组上下试样夹持夹具、砝码配重组件、三把 150mm 不锈钢刻度尺、设备底座。测试原理：电缆绝缘 / 护套试样装夹在上下夹具，下端悬挂标准砝码，整体放入高温老化烘箱；在规定温度下负重保温，读取受热伸长量；取出冷却后读取**变形量；以此评判弹性体材料热延伸性能与交联质量。产品特点：三工位可同步开展 3 组试样试验；全套标准砝码组合，可组合得到不同试验载荷；不锈钢材质耐高温，可直接放入烘箱；标尺读数直观；整套配置齐全，开箱即可配合烘箱开展试验。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2314 热延伸试验装置 |
| 试验工位 | 3 工位，可同时测试 3 组试样 |
| 砝码配置 | 1g、2g、5g、10g、20g、50g（各 2 个）；100g（1 个） |
| 刻度尺 | 150mm 不锈钢直尺，3 把，每个工位 1 把 |
| 整机材质 | 全部 SUS 不锈钢 |
| 整机重量 | 约 5kg |
| 配套要求 | 必须搭配热老化烘箱使用，设备无加热功能 |
五、试样范围
电线电缆橡皮绝缘、橡皮护套、交联聚乙烯绝缘护套等弹性体材料试样。
六、试验判定项目
结构评价：按标准完成高温负重热延伸试验，记录受热伸长率与冷却后**变形；伸长、**变形指标满足对应产品标准，则判定材料热延伸试验合格。
七、使用环境条件
本器具放置于烘箱内部做试验；外部存放环境温度 5‑40℃；干燥通风，避免砝码受潮锈蚀。
