球压试验装置 SN2137
发布时间: 2026-09-28 15:56
SN2137 球压试验装置，严格依据 GB/T20234.1‑2023 第 7.27、IEC62196‑1:2025 第 29.3、GB/T2099.1‑2021、GB7000.1‑2015、GB16915.1‑2014 等安规标准开发；整套含球压加载机构、淬硬钢球、不锈钢测温支承块、铝合金防护包装箱；需要配合高温试验箱使用；用于插头插座、开关、灯具、新能源充电连接器非金属绝缘零部件的耐热性能验证；考核受热条件下绝缘材料抗软化变形能力；广泛用于电器零部件生产企业、第三方安规检测实验室。
一、产品简介
SN2137 球压试验装置，严格依据 GB/T20234.1‑2023 第 7.27、IEC62196‑1:2025 第 29.3、GB/T2099.1‑2021、GB7000.1‑2015、GB16915.1‑2014 等安规标准开发；整套含球压加载机构、淬硬钢球、不锈钢测温支承块、铝合金防护包装箱；需要配合高温试验箱使用；用于插头插座、开关、灯具、新能源充电连接器非金属绝缘零部件的耐热性能验证；考核受热条件下绝缘材料抗软化变形能力；广泛用于电器零部件生产企业、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.27IEC62196‑1：2025 第 29.3 章节GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 27.3 章GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 25.3、25.4GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》第 13.2.1GB15092.1‑2010《器具开关 第 1 部分：通用要求》第 21.1GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 21 条GB17465.1‑2009《家用和类似用途器具耦合器 第 1 部分：通用要求》第 24.1.2IEC60884‑1:2006、IEC60598‑1:2014、IEC61058‑1:2008、IEC60669‑1:2007、IEC60320‑1:2007
三、核心结构与功能

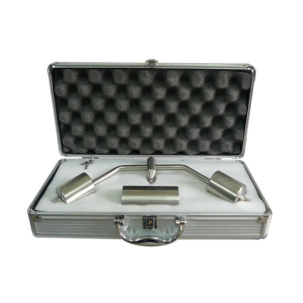

整机结构：砝码杠杆加载机构、Φ5mm 淬硬钢球、Φ50×100mm 不锈钢支承块（带测温孔）、铝合金防护收纳箱；热电偶为选配配件。测试原理：试样放置于支承块上，整体放入高温箱；按照标准设定 40/70/125±2℃保温 1h；球压装置对试样表面施加 20N 压力；试验结束 10 秒之内取出浸入冷水快速冷却；测量钢球压痕直径评判材料耐热性能。产品特点：杠杆砝码结构，输出压力稳定 20N±0.2N；支承块预留测温孔，可接入热电偶监测温度；全部关键部件不锈钢材质；配备坚固铝合金手提箱，方便搬运存放；适配家用、工业、新能源全系列产品球压耐热测试。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2137 球压试验装置 |
| 钢球规格 | Φ5mm 淬硬钢球 |
| 试验施加压力 | 20N±0.2N |
| 不锈钢支承块 | Φ50×100mm，带测温孔 |
| 标准试验温度 | 40℃、70℃、125℃±2℃（需外接高温箱） |
| 标准保温时长 | 60min |
| 冷却要求 | 试验完成 10s 内浸入冷水冷却 |
| 合格判定压痕 | 压痕直径≤2mm |
| 整机外形尺寸 | W400×D200×H150mm |
| 整机重量 | 4kg |
| 选配件 | 球压专用热电偶 |
| 包装 | 铝合金手提防护箱 |
五、试样范围
新能源充电连接器、家用 / 工业插头插座、器具开关、墙壁开关、灯具、器具耦合器各类非金属绝缘零部件。
六、试验判定项目
结构评价：完成标准规定温度球压耐热试验，冷水冷却后测量压痕；压痕直径不大于 2mm，绝缘材料无过度软化变形，耐热性能满足国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；无强腐蚀性气体；放置干燥工作台；本装置不自带加热，必须配套高温试验箱使用。
