爬电距离测试卡SN2134
发布时间: 2026-09-28 14:26
SN2134 爬电距离测试卡，严格依据 GB/T20234.1‑2023 第 7.26、IEC62196‑1:2025 第 28、GB/T2099.1‑2021、GB16915.1‑2014、GB/T11918.1‑2014 等安规标准开发；采用不锈钢爪牙式量规结构，分为直式、曲式两套；多档位厚度规格覆盖 1.0‑10mm；用于测量两个导电部件之间，或导电部件与器具易触及表面之间沿绝缘材料表面的爬电距离；校验电器产品绝缘沿面安全距离是否满足标准限值；广泛用于新能源充电连接器、插头插座、墙壁开关、灯具生产企业、第三方安规检测实验室。
一、产品简介
SN2134 爬电距离测试卡，严格依据 GB/T20234.1‑2023 第 7.26、IEC62196‑1:2025 第 28、GB/T2099.1‑2021、GB16915.1‑2014、GB/T11918.1‑2014 等安规标准开发；采用不锈钢爪牙式量规结构，分为直式、曲式两套；多档位厚度规格覆盖 1.0‑10mm；用于测量两个导电部件之间，或导电部件与器具易触及表面之间沿绝缘材料表面的爬电距离；校验电器产品绝缘沿面安全距离是否满足标准限值；广泛用于新能源充电连接器、插头插座、墙壁开关、灯具生产企业、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.26IEC62196‑1：2025 第 28 章节GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 26 章GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 27 条GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 23 条IEC60884‑1:2006、IEC60669‑1:2007
三、核心结构与功能

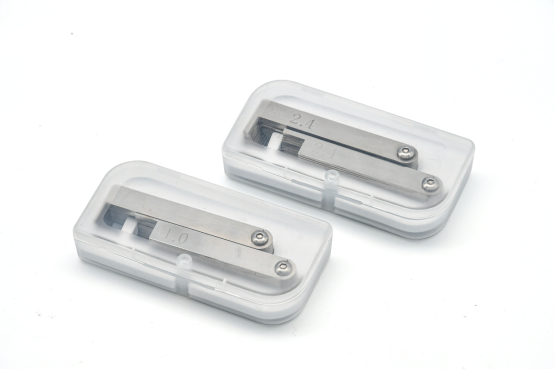

整机结构：不锈钢爪牙式量规，包含直式、曲式各一套，配套塑料收纳保护盒。测试原理：将对应规格爪牙测试卡贴合绝缘材料表面，模拟沿绝缘表面*短路径；用来核验带电部件之间、带电部件对外壳易触及表面爬电距离是否达到标准*小限值。产品特点：全套不锈钢材质，耐磨不易变形；直式、曲式两种形态，适配不同腔体、拐角位置测量；全套多档位尺寸，覆盖家用、工业、新能源充电连接器常用标准档位；配有收纳盒，方便存放保管。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2134 爬电距离测试卡 |
| 量规形态 | 直式一套、曲式一套 |
| 尺寸规格 (mm) | 1.0、1.05、1.1、1.2、1.25、1.3、1.4、1.5、1.6、1.7、1.8、1.9、2.0、2.1、2.2、2.4、2.5、2.8、3.2、3.6、4.0、4.2、4.5、5.0、5.6、6.3、7.1、8.0、9.0、10 |
| 材质 | 不锈钢板 |
| 包装 | 塑料保护收纳盒 |
五、试样范围
新能源充电连接器、家用 / 工业插头插座、墙壁器具开关、灯具等电器产品各类导电部件绝缘沿面距离检测。
六、试验判定项目
结构评价：使用对应档位爬电距离测试卡进行检测；若标准规定厚度测试卡不能通过绝缘沿面间隙，则爬电距离满足标准要求，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；无强腐蚀性气体；放置干燥工作台，避免磕碰损伤爪牙刀口。
