螺纹密封压盖试验装置 SN2125
发布时间: 2026-09-27 17:39
SN2125 螺纹密封压盖试验装置，严格依据 GB/T2099.1‑2021 第 24.7、GB7000.1‑2015 第 4.12.5、GB15092.1‑2010 第 19.2.5、GB16915.1‑2014 第 20.3、IEC62196‑1:2025 第 26.5、IEC62752‑2024 第 9.10.3 开发；整套由数显扭矩扳手、旋转固定台钳、多规格标准金属试棒组成；按照标准规定扭矩对金属 / 塑料螺纹密封压盖施加扭力并保持规定时间；用于评定电缆螺纹密封压盖对线缆的夹持固定可靠性；广泛用于照明灯具、家用 / 工业插头插座、器具开关、新能源充电连接器生产企业、第三方安规检测实验室
一、产品简介
SN2125 螺纹密封压盖试验装置，严格依据 GB/T2099.1‑2021 第 24.7、GB7000.1‑2015 第 4.12.5、GB15092.1‑2010 第 19.2.5、GB16915.1‑2014 第 20.3、IEC62196‑1:2025 第 26.5、IEC62752‑2024 第 9.10.3 开发；整套由数显扭矩扳手、旋转固定台钳、多规格标准金属试棒组成；按照标准规定扭矩对金属 / 塑料螺纹密封压盖施加扭力并保持规定时间；用于评定电缆螺纹密封压盖对线缆的夹持固定可靠性；广泛用于照明灯具、家用 / 工业插头插座、器具开关、新能源充电连接器生产企业、第三方安规检测实验室。
二、执行测试标准
GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 24.7 条款GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》第 4.12.5 条款GB15092.1‑2010《器具开关 第 1 部分：通用要求》第 19.2.5 条款GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 20.3 条款IEC62196‑1：2025 clause 26.5IEC 62752‑2024 clause 9.10.3IEC60884‑1:2006、IEC60598‑1:2014、IEC61058‑1:2008、IEC60669‑1:2007
三、核心结构与功能

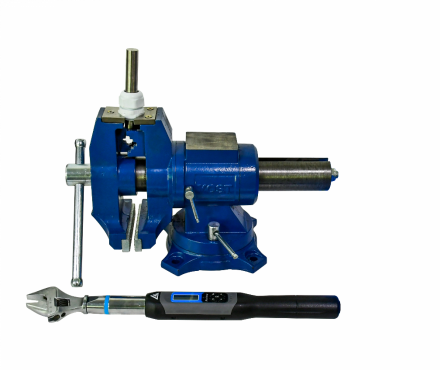

整机结构：数显扭矩扳手、旋转台钳固定座、全套不同直径标准金属试棒。测试原理：将螺纹密封压盖装配在对应规格金属试棒上，台钳固定压盖一端；数显扭矩扳手对压盖另一端施加标准规定扭矩，保持 1min；观察螺纹密封压盖、连接件是否出现开裂、破损、滑牙等损伤，评判压盖夹持可靠性。产品特点：数显扭矩扳手读数直观，扭矩精度高；台钳可旋转，装夹试样便捷；配套多规格金属试棒，覆盖国标、IEC 标准全部常用试样规格；可满足金属压盖、塑料模压铸压盖两类不同扭矩要求。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2125 螺纹密封压盖试验装置 |
| 扭矩扳手量程 | 1.8‑30N・m，可输出 2.5、3.25、3.75、5、6.25、7.5、10、12.5N・m 标准档位 |
| 扭矩精度 | 数显扭矩扳手精度优于 ±3% |
| 金属试棒规格 | Φ5、Φ7、Φ9、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ30mm，单根长度 100mm |
| 试验保载时间 | 标准要求保载 1min |
| 固定工装 | 旋转台钳固定座，夹持稳固 |
| 使用电源 | 数显扳手内置电池，整套设备无需外接供电 |
五、试样范围
灯具、插头插座、器具开关、墙壁开关、新能源充电连接器的金属、塑料材质电缆螺纹密封压盖组件。
六、试验判定项目
结构评价：施加标准规定扭矩并保载 1min；螺纹密封压盖、螺纹连接件无开裂、变形、滑牙、破损；压盖可以可靠夹紧电缆，满足国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体；设备放置平整工作台面。
