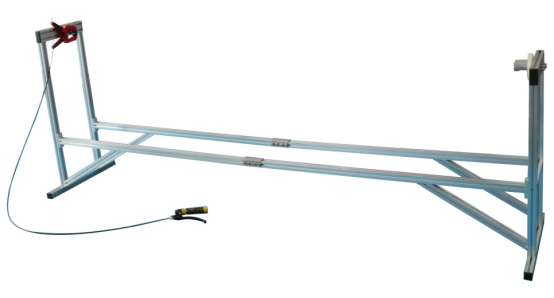

多位移动式插座机械强度试验装置 SN2129A
发布时间: 2026-09-27 17:21
SN2129A 多位移动式插座机械强度试验装置，严格依据 GB/T20234.1‑2023 第 7.11.3、IEC62196‑1:2025 第 26.3 条款及图 23、GB/T11918.1‑2014 第 24.3、UL2251、UL2252 标准开发；铝合金型材整体机架，标准悬臂尺寸 2250mm，跌落高度 1000mm；试样夹持旋转机构支持 45° 分度切换 8 个跌落方向，手动释放完成跌落；模拟充电枪电缆组件实际使用中意外跌落工况，考核充电枪电缆组件整机抗冲击、抗跌落机械强度；广泛用于新能源充电枪生产企业、工业接插件厂家、第三方安规检测实验室。
一、产品简介
SN2129A 多位移动式插座机械强度试验装置，严格依据 GB/T20234.1‑2023 第 7.11.3、IEC62196‑1:2025 第 26.3 条款及图 23、GB/T11918.1‑2014 第 24.3、UL2251、UL2252 标准开发；铝合金型材整体机架，标准悬臂尺寸 2250mm，跌落高度 1000mm；试样夹持旋转机构支持 45° 分度切换 8 个跌落方向，手动释放完成跌落；模拟充电枪电缆组件实际使用中意外跌落工况，考核充电枪电缆组件整机抗冲击、抗跌落机械强度；广泛用于新能源充电枪生产企业、工业接插件厂家、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.3IEC62196‑1：2025 第 26.3 条款及图 23
三、核心结构与功能
整机结构：铝合金型材主机框架、试样夹持夹具、45° 分度旋转机构、悬臂支撑机构、手动释放机构。测试原理：充电枪电缆组件一端固定于夹持机构，电缆水平伸出悬臂 2250mm，跌落高度距离地面 1000mm；每完成一次跌落，旋转机构 45° 切换跌落方向，总计 8 次跌落；跌落后检查枪体、电缆、锚固部位有无损坏，评估电缆组件机械强度。产品特点：整机严格复刻 IEC 标准图纸尺寸；45° 分度定位，8 个跌落方向；纯机械结构，无需供电；铝合金机架稳固，拆装转运方便；手动释放，操作简单。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2129A 多位移动式插座机械强度试验装置 |
| 跌落高度 | 1000mm |
| 悬臂固定端到试样距离 | 2250mm |
| 跌落方向 | 45° 分度，8 个跌落方向 |
| 跌落总次数 | 8 次 |
| 释放方式 | 手动释放 |
| 整机外形尺寸 | W2400×D500×H1400mm |
| 整机重量 | 50kg |
| 供电需求 | 无需外接电源，纯机械结构 |
| 使用环境温度 | 0‑40℃ |
| 环境湿度 | 30%‑90% RH，无凝露 |
五、试样范围
电动汽车交直流充电枪电缆组件，符合 IEC62196‑1、GB/T20234.1 系列充电连接器试样。
六、试验判定项目
结构评价：完成 8 个方向共 8 次跌落试验；充电枪外壳无开裂破损，电缆锚固部位无松脱，导线无外露，内部部件无松动脱落；电缆组件机械强度满足国标、IEC、UL 标准，判定试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场地面平整，跌落区域建议铺设混凝土地面；无高浓度粉尘、腐蚀性气体、易燃易爆气氛；设备无需外接供电。
