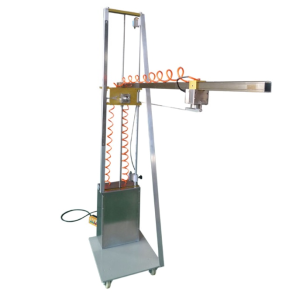

钢球冲击试验装置 SN2202
发布时间: 2026-09-27 16:23
SN2202 钢球冲击试验装置，严格依据 GB/T20234.1‑2023 第 7.11.2、IEC62196‑1:2025 第 26.2、GB4943.1‑2011、GB7000.1‑2015、GB8898‑2011 等国内外安规标准开发；设备集成垂直跌落冲击、摆动水平冲击两种试验模式；电动调节冲击高度，电磁铁吸附释放钢球，消除人为释放带来的操作误差；用于考核电动汽车充电枪、灯具、音视频、信息技术设备外壳机械抗冲击性能，验证外壳受到撞击后不会出现危及安全的开裂、破损；广泛用于新能源、照明、电子电器企业、第三方安规检测实验室。
一、产品简介
SN2202 钢球冲击试验装置，严格依据 GB/T20234.1‑2023 第 7.11.2、IEC62196‑1:2025 第 26.2、GB4943.1‑2011、GB7000.1‑2015、GB8898‑2011 等国内外安规标准开发；设备集成垂直跌落冲击、摆动水平冲击两种试验模式；电动调节冲击高度，电磁铁吸附释放钢球，消除人为释放带来的操作误差；用于考核电动汽车充电枪、灯具、音视频、信息技术设备外壳机械抗冲击性能，验证外壳受到撞击后不会出现危及安全的开裂、破损；广泛用于新能源、照明、电子电器企业、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.2IEC62196‑1:2025 第 26.2GB4943.1‑2011《信息技术设备 安全 第 1 部分：通用要求》第 4.2.5 条GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》第 4.13.4a) 条款GB8898‑2011《音频、视频及类似电子设备 安全要求》第 12.1.3 条款及图 8IEC60950‑1:2005、IEC60598‑1:2014、IEC60065:2005
三、核心结构与功能
整机结构：铝合金立式机架、电动升降机构、电磁铁吸附释放组件、摆动冲击摆杆组件、移动底座脚轮、电气控制单元。测试原理：试样固定于底座台面；电磁铁吸附标准钢球；可切换模式，垂直模式钢球从设定高度自由跌落冲击样品；摆动模式钢球做单摆运动实现水平冲击；依靠重力产生标准冲击能量，完成外壳机械强度考核。产品特点：垂直跌落、摆动水平冲击二合一；电动升降调节冲击高度；电磁铁吸合释放，释放一致性高；铝合金稳固机架；带移动脚轮方便移位；可实现 2J、3.5J、5J、6.5J 多种冲击能量。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2202 钢球冲击试验装置 |
| 冲击钢球 | Φ50.8mm，535g 标准钢球 |
| 冲击模式 | 垂直跌落冲击、摆动水平冲击，模式可切换 |
| 跌落高度 | 0.4‑1.5m 电动可调 |
| 冲击能量 | G=mgH，可输出 2J、3.5J、5J、6.5J 等标准冲击能量 |
| 升降方式 | 电动升降调节高度 |
| 夹持释放方式 | 电磁铁吸合、电磁释放 |
| 整机底座 | 带移动脚轮，方便设备移位定位 |
| 工作电源 | AC220V±10% 50‑60Hz |
| 使用环境温度 | 0‑40℃ |
| 环境湿度 | 30%‑90% RH，无凝露 |
五、试样范围
电动汽车充电枪连接器外壳、照明灯具、信息技术设备、音视频电子设备外壳类试样。
六、试验判定项目
结构评价：完成标准规定钢球冲击试验；外壳不出现会造成触电、机械危险的裂纹、破损；内部带电部件不外露；外壳抗冲击性能满足国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%；设备摆放地面平整。
