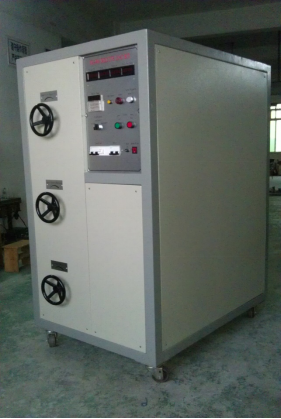

交流充电接口负载柜 SN2117C‑80
发布时间: 2026-09-27 15:54
SN2117C‑80 交流充电接口负载柜，严格依据 GB/T20234.1‑2023 第 6.3.11、7.22、GB/T11918.1‑2014 第 20 章、GB15092.1 标准开发；三相阻‑感性组合负载，电阻采用康铜丝绕制，温度系数低，长期运行稳定；功率因数 0.2‑0.96 连续可调；配备数显仪表，直观读取电压、电流、功率因数；可用于电动汽车交流充电接口、器具开关、插头插座、熔断器、变压器做分断能力、电寿命试验；广泛用于新能源企业、电器附件厂家、第三方安规检测实验室；常与 SNQC1005A 分断能力试验装置配套使用。
一、产品简介
SN2117C‑80 交流充电接口负载柜，严格依据 GB/T20234.1‑2023 第 6.3.11、7.22、GB/T11918.1‑2014 第 20 章、GB15092.1 标准开发；三相阻‑感性组合负载，电阻采用康铜丝绕制，温度系数低，长期运行稳定；功率因数 0.2‑0.96 连续可调；配备数显仪表，直观读取电压、电流、功率因数；可用于电动汽车交流充电接口、器具开关、插头插座、熔断器、变压器做分断能力、电寿命试验；广泛用于新能源企业、电器附件厂家、第三方安规检测实验室；常与 SNQC1005A 分断能力试验装置配套使用。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》6.3.11、7.22GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 20 章GB15092.1《器具开关 第 1 部分：通用要求》
三、核心结构与功能
整机结构：柜体、康铜丝电阻组件、铁芯电抗器、补偿电容器组、刀开关切换单元、数显测控仪表、强排风冷却系统、安全保护回路、底部万向移动脚轮。测试原理：通过刀开关切换投入不同档位电阻与电感组合，实现阻感性负载调节；三相数显表实时采集电压、电流、功率因数；风冷系统带走负载工作热量；具备过流、超温、短路、漏电多重保护；可为被测样品提供标准规定的交流试验负载条件。产品特点：三相 65kW 输出容量；阻性感性可选择接入断开；康铜电阻长期工作稳定性高；功率因数 0.2‑0.96 连续可调；全套数显监测；内置强制风冷；底部万向脚轮方便移位；完善的安全保护回路。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2117C‑80 交流充电接口负载柜 |
| 输出相数 | 三相，50Hz/60Hz |
| 试验电压 | AC10‑450V 无级可调，*大不超过 460V |
| 试验电流 | 8‑80A 可调，分辨率 0.1A；＞85A 自动切断输出 |
| 功率因数 | 0.2～0.96 连续可调 |
| 输出总容量 | 三相 65kW |
| 负载构成 | 阻性＋感性，电感可选择接入 / 断开；康铜丝绕制电阻 |
| 仪表精度 | 电压、电流 0.5 级；功率因数分辨率 0.001 |
| 控制方式 | 按键面板控制，刀开关档位切换 |
| 冷却方式 | 内置强排风机风冷散热 |
| 安全保护 | 漏电、超温、过流、过载、短路保护 |
| 仪表控制电源 | 单相 AC220V±10% 50Hz |
| 试验主电源 | 三相 AC380V 50Hz |
| 整机外形尺寸 | W1000×D1100×H1800mm |
| 整机重量 | 约 1000kg |
五、试样范围
电动汽车交流充电接口、工业插头插座、器具开关、熔断器、变压器等电器附件。
六、试验判定项目
结构评价：本设备为配套负载源，配合寿命 / 分断试验机完成标准规定电应力试验；被测样品完成分断、电寿命试验后无烧蚀、熔焊、失效，电气性能满足标准，则判定样品试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度≤95% RH（无凝露）；海拔≤1000m；户内使用；无腐蚀性气体蒸汽、易燃易爆介质；供电三相 AC380V，控制回路 AC220V。
