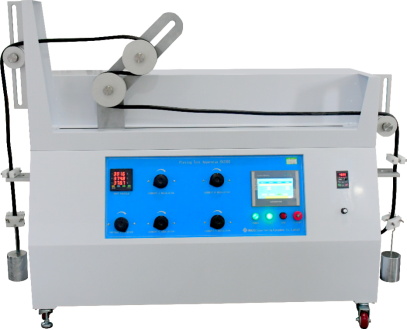

电线电缆曲挠试验机 SN2302A
发布时间: 2026-09-29 17:45
SN2302A 曲挠试验机严格依据 GB/T5013.1‑2008、GB/T5013.2‑2008、GB/T5023.1‑2008、GB/T5023.2‑2008、IEC60245‑1‑2008、IEC60227‑1‑2007 标准开发；整机采用触摸屏人机操作；采用小车往复运动结构；5 米长电缆试样绕置在标准滑轮上，实现 1 米行程往复曲挠运动；设备可施加电压电流带载试验，实时监测导体断线、导体之间短路、导体‑滑轮短路故障并自动停机；考核橡皮、PVC 成品软电缆反复弯曲工况下机械耐久性能；广泛用于电线电缆制造企业、高分子材料实验室、第三方安规检测机构。
本设备不适用于导体超过 18 芯、两层以上同心层结构电缆。
一、产品简介
SN2302A 曲挠试验机严格依据 GB/T5013.1‑2008、GB/T5013.2‑2008、GB/T5023.1‑2008、GB/T5023.2‑2008、IEC60245‑1‑2008、IEC60227‑1‑2007 标准开发；整机采用触摸屏人机操作；采用小车往复运动结构；5 米长电缆试样绕置在标准滑轮上，实现 1 米行程往复曲挠运动；设备可施加电压电流带载试验，实时监测导体断线、导体之间短路、导体‑滑轮短路故障并自动停机；考核橡皮、PVC 成品软电缆反复弯曲工况下机械耐久性能；广泛用于电线电缆制造企业、高分子材料实验室、第三方安规检测机构。
本设备不适用于导体超过 18 芯、两层以上同心层结构电缆。
二、执行测试标准
GB/T5013.1‑2008《额定电压 450/750V 及以下橡皮绝缘电缆 第 1 部分：一般要求》第 5.6.3.1GB/T5013.2‑2008《额定电压 450/750V 及以下橡皮绝缘电缆 第 2 部分：试验方法》第 3.1GB/T5023.1‑2008《额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 1 部分：一般要求》第 5.6.3.1GB/T5023.2‑2008《额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 2 部分：试验方法》第 3.1IEC60245‑1‑2008、IEC60245‑2‑1998IEC60227‑1‑2007、IEC60227‑2‑2003
三、核心结构与功能
整机结构：主机机架、往复运动小车、多规格试验滑轮组件、砝码加载组件、电气负载单元、短路断线故障检测模块、彩色触摸屏控制系统、移动脚轮。测试原理：取 5m 长成品软电缆试样，试样绕过对应规格滑轮，两端悬挂标准砝码；小车带动电缆做 1m 行程往复运动，模拟电缆反复弯曲；设备施加规定电压、电流，实时监控电缆状态；出现导体断线、导体短路故障自动停机报警；评估软电缆耐往复弯曲疲劳性能。产品特点：彩色触摸屏设置全部试验参数；0‑400V、0‑25A 带载测试；配置 60/80/120/160/200mm 多组标准滑轮；0.5‑8kg 组合砝码；断线、相间短路、导体‑滑轮短路自动识别停机；试验次数 0‑999999 次可预置；底部脚轮方便设备移位。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2302A 曲挠试验机 |
| 控制系统 | 彩色触摸屏操作 |
| 负载电压 | 0‑400V |
| 负载电流 | 0‑25A |
| 试验行程 | ≥1000mm（1m） |
| 试验速度 | 0.10‑0.35m/s 可调 |
| 预置试验次数 | 0‑999999 次 |
| 适用线芯数量 | 2‑18 芯 |
| 适用导体截面 | 0.2‑4mm² |
| 配套滑轮 | 60、80、120、160、200mm |
| 砝码组合 | 0.5‑8Kg |
| 故障检测功能 | 导体断路、导体间短路、导体‑滑轮短路自动停机报警 |
| 试样要求 | 标准试样长度 5m 成品软电缆 |
| 整机外形尺寸 | W1400×D800×H1450mm |
| 整机重量 | 280kg |
| 工作电源 | AC380V±10%，50‑60Hz |
五、试样范围
橡皮绝缘、PVC 聚氯乙烯绝缘成品软电缆；不适用于导体＞18 芯、两层以上同心层电缆。
六、试验判定项目
结构评价：完成标准规定往复曲挠循环次数；电缆导体无断路，导体之间、导体对地无短路；护套、绝缘无严重开裂破损，满足国标、IEC 标准，判定曲挠试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度 30‑90% RH；场地通风，无腐蚀性易燃易爆气体；地面平整，三相 AC380V 可靠接地。
