一、产品简介

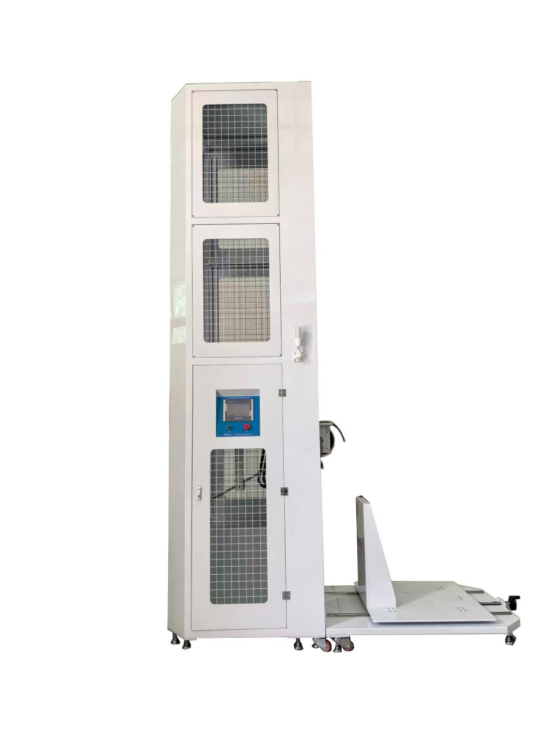

SNQC1008A 高能量摆锤冲击试验机，严格依据 GB/T39752‑2024 第 5.6.2/7.6.2、GB/T2423.55‑2023、GB/T20138‑2023、IEC60068‑2‑75:2014、IEC62262:2021、NB/T33008.1‑2018 标准开发；设备集成Eha 摆锤侧面冲击、Ehc 垂直落锤顶面冲击两大试验模式；电机丝杠电动调节冲击高度，电磁铁释放冲击元件；适配壁挂式、立柱式、柜式交直流充电桩；模拟外壳遭受外物撞击，考核充电桩外壳 IK 机械碰撞防护等级；广泛用于充电桩制造企业、新能源设备厂商、第三方安规检测实验室。
二、执行测试标准
GB/T39752‑2024《电动汽车供电设备安全要求及试验规范》第 5.6.2、7.6.2GB/T2423.55‑2023《电工电子产品环境试验 第 2 部分：试验方法 试验 Eh：锤击试验》GB/T20138‑2023《电器设备外壳对外界机械碰撞的防护等级 (IK 代码)》IEC60068‑2‑75:2014《Environmental testing‑Part2‑75:Tests‑Test Eh: Hammer tests》IEC62262:2021《Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code)》IEC 61851‑1‑2017、EN IEC 61851‑1‑2019NB/T33008.1‑2018 第 5.19 条款，GB18487.3 第 11.2.2 条款
三、核心结构与功能
整机结构：立式防护主机柜、1000mm 摆管摆锤机构、垂直落锤套筒机构、电动升降调节平台、充电桩移动承载小车、电磁铁释放机构、滚珠丝杠直线导轨、PLC 控制系统、7 寸彩色触摸屏、移动滚轮调平地脚。测试原理：1、摆锤 Eha 模式：摆管长度 1000mm，电磁铁释放摆锤，重力势能转化为动能，对充电桩外壳侧面实施摆锤冲击；2、落锤 Ehc 模式：冲击元件沿垂直套筒自由跌落，对充电桩外壳顶面实施落锤冲击；电动机构可上下调节冲击高度与冲击点位，匹配不同规格充电桩；完成冲击后检查外壳破损、带电件可触及情况，判定外壳 IK 防护等级。产品特点：摆锤、落锤二合一一体机；电动丝杠升降，冲击点位高度 300‑2000mm 可调；电磁铁可靠释放，消除人工释放误差；兼容壁挂、立柱、柜式充电桩；带移动承载小车，试样对位便捷；选配防二次冲击功能；触摸屏预置参数，手动 / 自动双模式。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1008A 高能量摆锤冲击试验机 |
| 控制系统 | PLC 智能集成控制、7 寸彩色人机触摸界面操作 |
| 试验模式 | Eha 摆锤侧面冲击、Ehc 垂直落锤顶面冲击二合一 |
| 摆锤冲击能量 | 5J、20J |
| 落锤冲击能量 | 20J |
| 摆锤等效质量 | 1.7kg、5kg±2%，不锈钢材质 |
| 落锤等效质量 | 5Kg±2%，不锈钢材质 |
| 摆管长度 | 1000㎜，钢管外径 15.9mm |
| 落锤套筒 | 内径＞Φ100mm 不锈钢管 |
| 摆锤提升高度 | 0‑500mm 可调，摆杆 0‑90° 可旋转 |
| 落锤跌落高度 | 500‑2000mm 可调 |
| 冲击点位调节行程 | 300‑2000mm 电动可调 |
| 释放方式 | 插销式电磁铁固定及释放 |
| 承载平台 | 加厚钢制底板，带移动滚轮与调平地脚 |
| 适配试样尺寸 | 充电桩 W×D×H≤1000×1000×2000mm |
| 选配功能 | 防二次冲击功能 |
| 整机外形尺寸 | W1300×D600×H3500mm |
| 整机重量 | 约 250kg |
| 工作电源 | AC220V±10% 50Hz |
五、试样范围
壁挂式、立柱式、柜式交流充电桩、直流充电桩等电动汽车供电设备外壳试样。
六、试验判定项目
结构评价：完成标准规定摆锤 / 落锤冲击试验；外壳无造成安全风险的开裂破损；内部带电部件不可触及；绝缘、防护性能满足对应 IK 等级以及国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑85% RH；场地地面平整承重满足设备；供电 AC220V 可靠接地；试验运行期间人员远离冲击区域。
