充电接口车辆碾压试验机 SNQC1010
发布时间: 2026-09-28 17:10

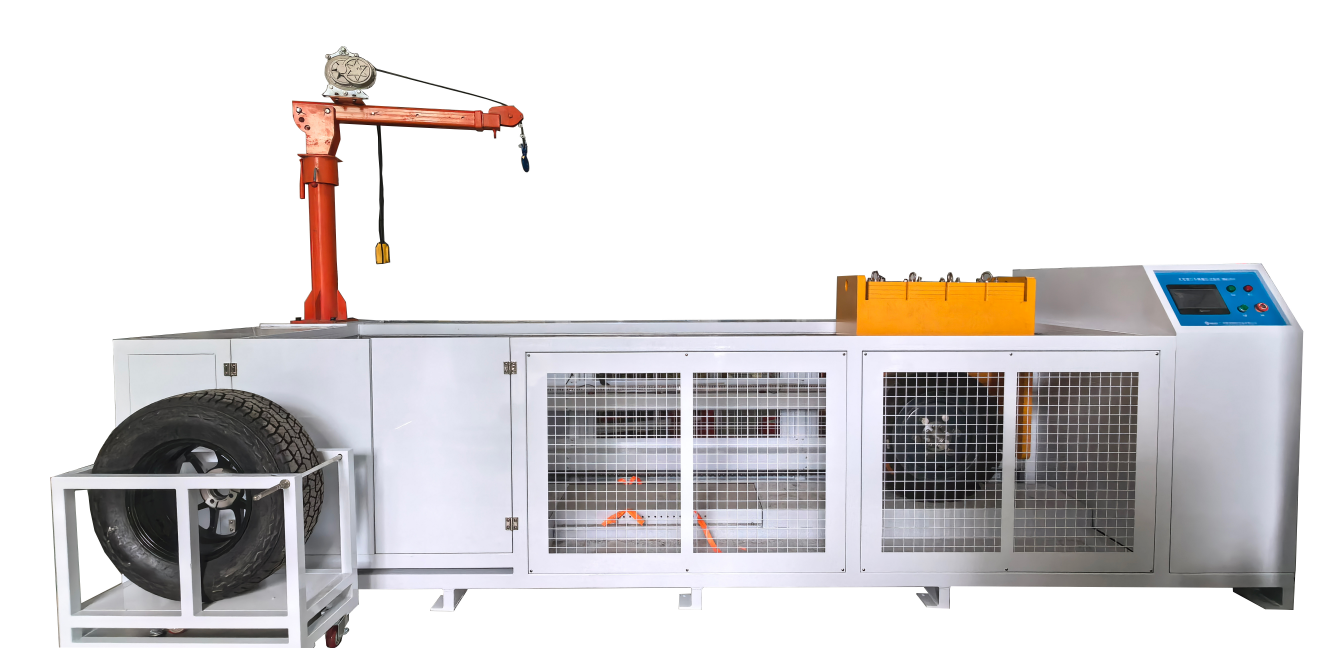

SNQC1010 充电接口车辆碾压试验机，严格依据 GB39752‑2024 第 7.6.2、GB/T20234.1‑2023 第 6.2.12/7.13、GB/T20234.4‑2023、NB/T42077‑2016、IEC62196‑1:2025 第 33、IEC62752:2024、UL2251 标准开发；整机冷轧钢板防护箱体，模拟水泥地面底板；采用配重砝码实现 5000N、11000N 两档碾压力；配置 P225/75R15 标准汽车轮胎；PLC 搭配 7 寸彩色触摸屏控制系统；电机‑涡轮蜗杆驱动轮胎往复滚动；模拟现实中汽车前进、倒车碾压充电供电插头、车辆插头、模式 2 功能盒；考核充电连接组件遭受车辆碾压后的机械结构、电气安全性能；广泛用于新能源充电设备生产企业、第三方安规检测实验室。
一、产品简介
SNQC1010 充电接口车辆碾压试验机，严格依据 GB39752‑2024 第 7.6.2、GB/T20234.1‑2023 第 6.2.12/7.13、GB/T20234.4‑2023、NB/T42077‑2016、IEC62196‑1:2025 第 33、IEC62752:2024、UL2251 标准开发；整机冷轧钢板防护箱体，模拟水泥地面底板；采用配重砝码实现 5000N、11000N 两档碾压力；配置 P225/75R15 标准汽车轮胎；PLC 搭配 7 寸彩色触摸屏控制系统；电机‑涡轮蜗杆驱动轮胎往复滚动；模拟现实中汽车前进、倒车碾压充电供电插头、车辆插头、模式 2 功能盒；考核充电连接组件遭受车辆碾压后的机械结构、电气安全性能；广泛用于新能源充电设备生产企业、第三方安规检测实验室。
二、执行测试标准
GB39752‑2024《电动汽车供电设备安全要求》第 7.6.2 机械强度试验GB/T41589‑2022 第 9.34GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 6.2.12、7.13GB/T20234.4‑2023《电动汽车传导充电用连接装置 第 4 部分：大功率直流充电接口》第 8.21、9.21NB/T42077‑2016《电动汽车模式 2 充电的缆上控制与保护装置 (IC‑CPD)》第 9.34.2CQC1103IEC62196‑1:2025 clause33IEC62752:2024UL 2251、UL2594、UL2252
三、核心结构与功能
整机结构：防护式主机箱体、模拟水泥地面底板、P225/75R15 标准碾压轮胎、砝码配重加载机构、悬臂吊砝码装卸组件、重载滑轨传动系统、电机涡轮蜗杆动力单元、试样固定夹具、PLC 电气控制柜、7 寸彩色触摸屏、安全防护围栏。测试原理：将带配套电缆的供电插头 / 车辆插头 / 功能盒放置在模拟水泥底板，夹具限制样品移位；配重砝码给到标准碾压力；驱动机构带动轮胎以（8±2）km/h 速度往复滚压试样；轮胎充气压力维持 220±10kPa；完成碾压之后检查样品外壳、绝缘、带电部件状态，评判产品抗车辆碾压机械安全性能。产品特点：5000N、11000N 双档位碾压力可切换；标准 P225/75R15 轮胎，配套气压监测；砝码配重加载，悬臂吊辅助装卸砝码；轮胎往复滚动，真实模拟车辆前进倒车碾压；带刹车缓冲机构，避免刚性撞击；整机带安全防护围栏、漏电、电机过载多重保护；手动 / 程控双模式，触摸屏参数可预置。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1010 充电接口车辆碾压试验机 |
| 试验工位 | 单工位 |
| 控制系统 | PLC 智能集成控制、7 寸彩色人机触摸界面操作 |
| 运行模式 | 手动 / 程控自动运行 |
| 动力系统 | 电机 + 涡轮蜗杆减速传动 |
| 碾压行程 | 0‑2.0m |
| 碾压力档位 | A 档：5000±250N；B 档：11000±550N，砝码配重切换 |
| 碾压速度 | （8±2）km/h，速度可调 |
| 碾压轮胎 | P225/75 R15 标准轮胎及配套轮毂，带充气接口、气压表 |
| 轮胎工作气压 | 220±10kPa |
| 承载底板 | 模拟水泥混凝土地板，配备试样固定治具 |
| 安全配置 | 整机防护围栏、漏电保护、电机过载保护、刹车缓冲机构 |
| 整机外形尺寸 | W4700×D1300×H3000mm |
| 整机重量 | 约 2400kg |
| 工作电源 | AC380V±10% 50Hz，总功率 15KW |
五、试样范围
带配套电缆的电动汽车供电插头、车辆插头、模式 2 缆上控制保护功能盒。
六、试验判定项目
结构评价：完成标准规定车辆碾压试验；外壳无危及安全的开裂破损；带电部件不允许可触及；绝缘、介电强度、爬电距离电气指标仍满足标准；无电击起火风险，则判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑85% RH；试验室地面需要承重加固；现场预留设备安装操作空间；供电三相 AC380V，可靠接地；试验过程禁止人员进入轮胎碾压防护区域。
