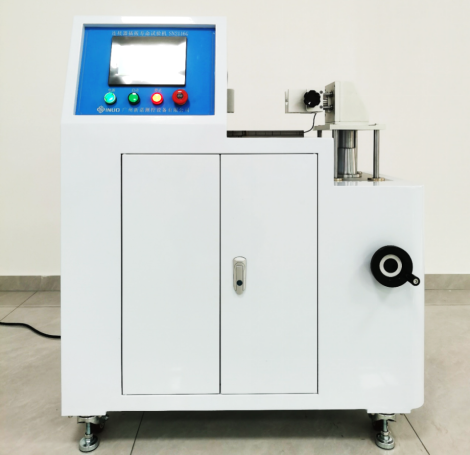

绝缘帽测试仪 SNQC1025
发布时间: 2026-09-27 17:42
SNQC1025 绝缘帽测试仪，严格依据 GB/T20234.1‑2023 第 7.11.6、IEC62196‑1:2025 第 26.7.3 条款开发；整体式机柜结构，三菱 PLC 控制系统搭配 7 寸彩色触摸屏；伺服电机闭环驱动，搭配高精度力值传感器；配置 X/Y/Z 三轴可调专用夹具，适配国标交直流充电枪不同规格触头绝缘帽；对绝缘帽施加规定拉力并保载，达到设定力值或者脱离行程自动停机；实时采集、输出力‑时间曲线；检验带绝缘帽触头承受机械拉力的能力，评估绝缘帽是否出现磨损、脱落等有害失效；广泛用于新能源充电枪生产企业、第三方安规检测实验室。
一、产品简介 SNQC1025 绝缘帽测试仪，严格依据 GB/T20234.1‑2023 第 7.11.6、IEC62196‑1:2025 第 26.7.3 条款开发；整体式机柜结构，三菱 PLC 控制系统搭配 7 寸彩色触摸屏；伺服电机闭环驱动，搭配高精度力值传感器；配置 X/Y/Z 三轴可调专用夹具，适配国标交直流充电枪不同规格触头绝缘帽；对绝缘帽施加规定拉力并保载，达到设定力值或者脱离行程自动停机；实时采集、输出力‑时间曲线；检验带绝缘帽触头承受机械拉力的能力，评估绝缘帽是否出现磨损、脱落等有害失效；广泛用于新能源充电枪生产企业、第三方安规检测实验室。
二、执行测试标准 GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.6
IEC62196‑1：2025《Plug,socket‑outlets,vehicle connectors and vehicle inlets–Conductive charging of electric vehicles‑Part1: General requirements》第 26.7.3
三、核心结构与功能 整机结构：整体机柜机架、伺服直线驱动机构、20kg 高精度力值传感器、X/Y/Z 三轴可调绝缘帽专用夹具、三菱 PLC 控制系统、7 寸彩色触摸屏、底部调平脚轮。
测试原理：充电枪样品固定，夹具夹持触头绝缘帽；伺服机构执行直线拉伸动作；系统设定拉力、保载时间、试验行程；达到目标力值或者绝缘帽脱离行程设备自动停止；记录*大拉力与力‑时间曲线，评判绝缘帽抗拉脱机械可靠性。
产品特点：三轴可调专用夹具，适配多种交直流充电枪触头绝缘帽；伺服闭环驱动运行平稳；实时力值监测，生成力‑时间曲线；手动 / 程控双运行模式；接地、过载双重安全保护；底部调平脚轮，设备放置稳固。
四、主要技术参数 项目 参数 型号 SNQC1025 绝缘帽测试仪 试验工位 单工位 控制系统 三菱 PLC，7 寸彩色人机触摸屏 运行模式 手动 / 程控自动运行 驱动方式 伺服电机驱动 力传感器量程 0‑200N（20kg）；示值误差≤±0.5% F.S.；分辨力≤0.1N 试验速度 0‑100mm/min 可预置 试验行程 0‑100mm 可预置 恒力保载时间 0‑999.9s 触摸屏预置，标准默认 60s 试样夹具 X/Y/Z 三轴可调，充电枪触头绝缘帽专用夹具 数据输出 实时显示当前力值、*大拉力，输出力‑时间曲线 安全保护 接地保护、过载保护 整机外形尺寸 W1000×D750×H1200mm 整机重量 约 150kg 工作电源 AC220V±10% 50‑60Hz，2Kw 使用环境 温度 0‑40℃，湿度 30‑90% RH
五、试样范围 带绝缘帽触头的国标交流、直流电动汽车充电枪、车辆插头充电接口。
六、试验判定项目 结构评价：完成标准规定绝缘帽拉力及保载试验；绝缘帽无过度磨损、脱落、移位；触头绝缘帽可以承受正常使用机械拉力，无有害影响，判定试验合格。
七、使用环境条件 环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%；设备摆放工作台需要平整。
