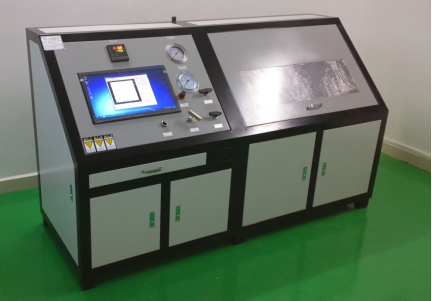

一、产品简介 SNQC1003 压缩机耐压试验台，严格依据 GB4706.13‑2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》22.7、22.103 条款、IEC60335‑2‑24:2012 标准开发；设备集成电气控制系统、增压循环系统、压力测控系统；采用清水作为试验介质；计算机软件实现压力闭环控制；增压泵输出高压对压缩机试样做耐压及泄漏校验；实时采集压力‑时间曲线，试验数据可保存、导出 Excel 表格、打印纸质报告；主要针对使用可燃制冷剂、跨临界制冷系统的压缩式器具，考核壳体耐压与密封泄漏性能；广泛用于冰箱冷柜压缩机生产企业、制冷器具研发厂、第三方安规检测机构。
二、执行测试标准 GB4706.13‑2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》第 22.7、22.103 条款
IEC60335‑2‑24:2012《Household and similar electrical appliances‑Safety‑Part2‑24》clause 22.7 and clause 22.103
三、核心结构与功能 整机结构：一体式机柜主机、增压泵增压单元、压力传感组件、水路循环系统、计算机测控单元、试样快速装夹工装、漏电过载保护模块。
测试原理：试样完成快速工装装夹；设备增压泵输出设定高压，以清水介质对压缩机内部施压；计算机全程采集压力变化曲线，按标准保压；观测压力压降，判断试样耐压性能以及有无泄漏；试验结束自动泄压，保存整套试验数据，支持导出 Excel、打印报告。
产品特点：
计算机智能闭环压力控制，试验压力 1.5‑42MPa 宽范围；控压精度上限 + 2％、下限‑1％；
清水作为试验介质，增压流量 2.6L/min；
软件实时绘制压力曲线，支持缩放查看；自动存储全部采集数据，可导出 Excel，打印完整试验报告；
单工位标配，支持按需定制多工位版本；工件手动快速装夹；
完备安全防护：电源漏电保护、电机超载、短路多重保护；
需要外接 0.5‑0.7MPa 洁净压缩空气气源驱动增压单元。
四、主要技术参数 项目 参数 型号 SNQC1003 压缩机耐压试验台 试验工位 单工位，支持定制多工位 控制方式 计算机智能控制操作 试验压力 1.5‑42MPa 控压精度 试验压力上限 + 2％，下限‑1％ 压力显示精度 0.1MPa 试验介质 清水 增压流量 2.6L/min 驱动气源压力 0.2‑0.8MPa；外接气源 0.5‑0.7MPa 驱动流量 0.3‑1 立方 / 分钟 数据功能 实时压力曲线显示缩放；保存原始数据；导出 Excel；打印试验报告 保护功能 漏电保护、电机超载保护、短路保护 整机电源 AC380V±10%，50‑60Hz 环境条件 大气压 80‑106kPa；环境温度 5‑40℃；相对湿度 20‑80% RH
五、试样范围 使用可燃制冷剂压缩式器具、跨临界制冷系统压缩机试样。
六、试验判定项目 结构评价：完成标准耐压保压试验；压力无异常压降，壳体无破裂、无明显泄漏；耐压密封性能满足 GB4706.13‑2014、IEC60335‑2‑24 标准，判定试验合格。
七、使用环境条件 环境温度 5‑40℃；环境相对湿度 20‑80% RH；无剧烈振动、无强电磁干扰、无爆炸性腐蚀性气体；场地通风散热良好；设备需要外接 0.5‑0.7MPa 洁净压缩空气；三相 AC380V 可靠接地。
