充电接口电缆拉力扭矩测试装置 SNQC1007
发布时间: 2026-09-27 16:00

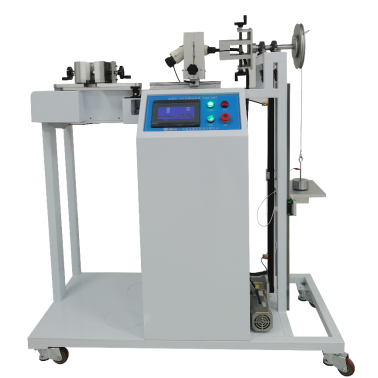

SNQC1007 充电接口电缆拉力扭矩测试装置，严格依据 GB/T20234.1‑2023 第 6.2.6、7.7、GB/T20234.4‑2023 第 8.14、9.14、GB/T11918.1‑2014 第 23.3、IEC62196‑1:2025 第 25.3 条款开发；整机采用砝码施加拉力，砝码‑力臂组合实现标准扭矩输出；PLC 搭配彩色触摸屏控制系统；可完成电缆锚固拉力循环试验、扭矩耐久试验；模拟充电枪、工业插头实际使用过程电缆受到的拉扯与扭转应力；考核电缆夹持锚固结构可靠性，检测电缆根部位移、松脱、内部导线损伤情况；广泛用于新能源充电枪企业、工业插头插座厂家、第三方安规检测实验室。
一、产品简介
SNQC1007 充电接口电缆拉力扭矩测试装置，严格依据 GB/T20234.1‑2023 第 6.2.6、7.7、GB/T20234.4‑2023 第 8.14、9.14、GB/T11918.1‑2014 第 23.3、IEC62196‑1:2025 第 25.3 条款开发；整机采用砝码施加拉力，砝码‑力臂组合实现标准扭矩输出；PLC 搭配彩色触摸屏控制系统；可完成电缆锚固拉力循环试验、扭矩耐久试验；模拟充电枪、工业插头实际使用过程电缆受到的拉扯与扭转应力；考核电缆夹持锚固结构可靠性，检测电缆根部位移、松脱、内部导线损伤情况；广泛用于新能源充电枪企业、工业插头插座厂家、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 6.2.6、7.7GB/T20234.4‑2023《电动汽车传导充电用连接装置 第 4 部分：大功率直流充电接口》第 8.14、9.14GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 23.3 章IEC62196‑1：2025《Plugs, socket‑outlets, vehicle connectors and vehicle inlets‑Conductive charging of electric vehicles‑Part1: General requirements》第 25.3 及图 21IEC60309‑1：2012《Plugs,socket‑outlets and couplers for industrial purposes‑Part1:General requirements》
三、核心结构与功能
整机结构：铝型材设备机架、偏心轮 / 丝杆拉力驱动机构、砝码拉力加载组件、砝码力臂扭矩机构、通用样品夹具、PLC 控制系统、彩色触摸屏操作单元、底部移动脚轮。测试原理：电机驱动偏心轮机构实现 1 次 /s 循环拉力加载；砝码‑扭力力臂输出标准扭矩；触摸屏预置拉力次数、扭矩保持时长；试验结束后测量电缆相对于枪体位移，评判电缆锚固性能。产品特点：砝码加载，力值扭矩精准，符合标准原理图；PLC 触摸屏操作，参数可预置；拉力次数 0‑999999 次，扭矩时间 0‑99h59m59s 可调；断电数据记忆保存；配置通用夹具，兼容交流、直流充电枪与工业插头。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1007 充电接口电缆拉力扭矩测试装置 |
| 控制方式 | PLC 自动控制，触摸屏人机操作 |
| 驱动方式 | 电动偏心轮 / 丝杆驱动 |
| 测试项目 | 电缆锚固拉力循环试验、电缆扭矩耐久试验 |
| 标准拉力档位 | 160N、200N、240N、250N、500N、600N，砝码组合实现 |
| 标准扭矩档位 | 0.6N·m、0.7N·m、1.2N·m、1.5N·m、2.3N·m、11.0N·m |
| 扭力轮直径 | Φ200mm（100mm）±0.5mm |
| 受拉频率 | 1 次 /s，电信号采集实际受拉时间 |
| 拉力预置次数 | 1‑999999 次可预置，默认 100 次 ±1 次 |
| 扭矩施加时间 | 0‑99H59M59S 可预置 |
| 断电保护 | 断电试验数据存储记忆 |
| 夹具配置 | 通用试样夹具一套 |
| 整机外形尺寸 | W1600×D600×H1450mm |
| 整机重量 | 约 180kg |
| 工作电源 | AC220V±10%，50‑60Hz，1KW |
五、试样范围
电动汽车交流 / 直流充电接口、供电插头、车辆插头；工业插头插座耦合器及配套软电缆组件。
六、试验判定项目
结构评价：完成标准规定拉力循环与扭矩试验；电缆相对于插头本体位移不超过标准限定值（2mm/5mm）；电缆无松脱、绝缘破损、内部导体断线；电缆锚固夹持结构满足安规标准，判定试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%。
