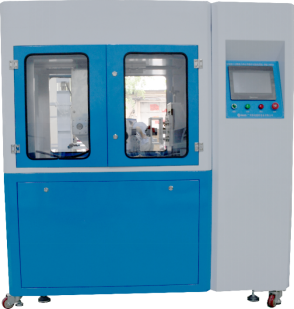

充电接口分断能力和正常操作试验装置 SNQC1005A
发布时间: 2026-09-27 15:45
SNQC1005A 充电接口分断能力和正常操作试验装置，严格依据 GB/T20234.1‑2023、GB/T20234.4‑2023、GB/T11918.1‑2014、IEC62196‑1:2025、UL2251 第 44 章节开发；整体式机架，伺服电机 + 精密减速机驱动，三菱 PLC 搭配 7 寸彩色触摸屏控制系统；配置 X/Y/Z 三轴可调通用夹具，适配国标、欧标、美标交直流充电接口；集成三种模拟溶液槽，可完成浸液‑晾干‑插拔循环；可开展机械锁寿命、分断能力、正常操作（使用寿命）全套试验；考核充电接口承受机械应力、电应力、热应力能力；广泛用于新能源充电枪企业、工业接插件厂家、第三方安规检测实验室。
一、产品简介
SNQC1005A 充电接口分断能力和正常操作试验装置，严格依据 GB/T20234.1‑2023、GB/T20234.4‑2023、GB/T11918.1‑2014、IEC62196‑1:2025、UL2251 第 44 章节开发；整体式机架，伺服电机 + 精密减速机驱动，三菱 PLC 搭配 7 寸彩色触摸屏控制系统；配置 X/Y/Z 三轴可调通用夹具，适配国标、欧标、美标交直流充电接口；集成三种模拟溶液槽，可完成浸液‑晾干‑插拔循环；可开展机械锁寿命、分断能力、正常操作（使用寿命）全套试验；考核充电接口承受机械应力、电应力、热应力能力；广泛用于新能源充电枪企业、工业接插件厂家、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》6.3.11、6.3.12、7.22、7.23GB/T20234.4‑2023《电动汽车传导充电用连接装置 第 4 部分：大功率直流充电接口》8.12、9.12GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 20 章IEC62196‑1：2025 clause 22、23UL 2251 第 44 章节
三、核心结构与功能
整机结构：整体设备机架、伺服驱动传动单元、X/Y/Z 三轴可调样品夹具、枪头自动翻转机构、机械锁按压机构、三种模拟溶液槽盒、三菱 PLC 电气控制柜、7 寸彩色触摸屏。测试原理：伺服电机驱动完成直线插拔动作，气缸实现机械锁解锁闭锁；触摸屏预置插拔速度、行程、次数、通断电时长、浸液 / 晾干时间；可外接电气负载实现带载分断试验；实时采集插拔力，出现断路故障自动报警并记录次数。产品特点：三轴通用夹具兼容多规格交直流充电枪；枪头支持 90° 自动翻转；集成酸雨、盐水、浊水三种模拟溶液槽；力值实时采集输出力‑时间曲线；手动 / 程控双模式；具备接地、短路、过载多重安全保护。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1005A 充电接口分断能力和正常操作试验装置 |
| 试验工位 | 单工位 |
| 控制系统 | 三菱 PLC，7 寸彩色触摸屏 |
| 运行模式 | 手动 / 程控自动运行 |
| 可测项目 | 机械锁装置寿命、分断能力、正常操作（使用寿命） |
| 驱动方式 | 伺服电机驱动插拔；气缸驱动锁止机构动作 |
| 枪头翻转机构 | 90° 自动翻转，保持时间 0‑600s 可设置 |
| 预置试验次数 | 0‑999999 次，计数到自动停机 |
| 分断接通时间 | 1‑999.9s 可预置 |
| 插拔速率 | 0‑10 次 /min 可预置 |
| 试验行程 | 0‑150mm 可预置 |
| 运动速度 | 0‑850mm/s 触摸屏设置 |
| 力传感器量程 | 0‑1000N（100kg）；示值误差≤±0.5% F.S.；分辨力 0.1N |
| 溶液槽 | 酸雨模拟溶液、盐水模拟溶液、浊水模拟溶液三槽独立 |
| 浸液循环参数 | 浸泡次数、浸泡时间、晾干时间、插拔循环均可编程设置 |
| 负载方式 | 外接负载 |
| 故障检测 | 断路报警，记录故障发生次数 |
| 安全保护 | 接地保护、短路保护、过载保护 |
| 整机外形尺寸 | W1000×D750×H1200mm |
| 整机重量 | 约 150kg |
| 工作电源 | AC220V±10% 50‑60Hz，2Kw |
| 工作环境 | 温度 0‑40℃，湿度 30‑90% RH |
五、试样范围
国标、欧标、美标交流、直流电动汽车充电接口；工业插头插座与耦合器
六、试验判定项目
结构评价：完成标准规定分断能力、正常操作寿命、机械锁寿命以及浸液循环试验；样品无过度磨损、烧蚀、开裂、锁止失效；电气通断功能正常，无起火触电风险；各项指标满足国标、IEC、UL 标准，判定试验合格。
七、使用环境条件
环境温度 0‑40℃；环境相对湿度 30%‑90% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V±10%。
