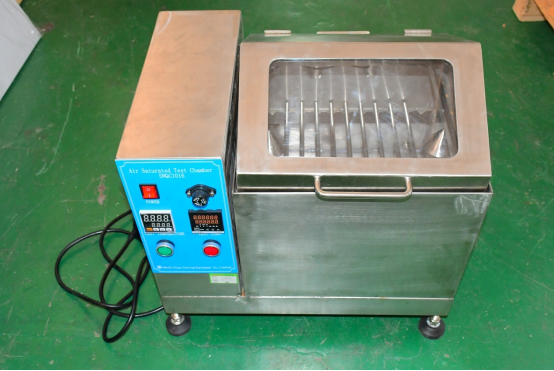

饱和水蒸气试验箱 SNQC1016
发布时间: 2026-09-27 11:43
SNQC1016 饱和水蒸气试验箱，严格依据 GB/T20234.1‑2023 第 7.28、IEC62196‑1:2025 第 20.3、30 章节、GB/T11918.1‑2014 第 28 章开发；整机箱体采用不锈钢材质，配置冷水机控温系统、PT100 高精度温度监测探头；可预置长时试验计时，全自动运行；模拟饱和水蒸气环境，考核电动汽车充电连接器、工业插头插座在饱和水蒸气工况下的环境适应性能；广泛用于新能源充电枪生产企业、工业接插件厂家、第三方安规检测实验室
一、产品简介
SNQC1016 饱和水蒸气试验箱，严格依据 GB/T20234.1‑2023 第 7.28、IEC62196‑1:2025 第 20.3、30 章节、GB/T11918.1‑2014 第 28 章开发；整机箱体采用不锈钢材质，配置冷水机控温系统、PT100 高精度温度监测探头；可预置长时试验计时，全自动运行；模拟饱和水蒸气环境，考核电动汽车充电连接器、工业插头插座在饱和水蒸气工况下的环境适应性能；广泛用于新能源充电枪生产企业、工业接插件厂家、第三方安规检测实验室。
二、执行测试标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.28IEC 62196‑1:2025 第 20.3、第 30 章节GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 28 章
三、核心结构与功能
整机结构：不锈钢试验箱体、可视观察窗、冷水机温控单元、PT100 温度监测探头、数显计时控制系统、设备支撑脚轮。测试原理：箱体内生成饱和水蒸气环境，冷水机控制系统维持箱内饱和空气温度稳定在 20°±5℃；PT100 探头实时监测箱内温度；设定试验时长，设备自动计时运行；完成饱和水蒸气环境应力试验，考核样品在高湿饱和水汽环境下的绝缘、密封及材料稳定性。产品特点：不锈钢箱体耐腐蚀；PT100 高精度测温；长周期计时，*长可设置 99 小时 59 分 59 秒；全自动控制，试验完成自动停止；配置透明观察窗，便于观测试样状态。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SNQC1016 饱和水蒸气试验箱 |
| 饱和空气温度 | 20°±5℃，冷水机系统控制 |
| 温度监测元件 | PT100 温度探头 |
| 试验计时范围 | 0‑99h59min59s，可预置，计时结束停机 |
| 内部试验空间 | W250mm×D200mm×H200mm |
| 箱体材质 | 不锈钢 |
| 控制模式 | 全自动控制 |
| 观察窗 | 透明可视窗口，可实时观察试样状态 |
五、试样范围
电动汽车充电枪 / 插座连接器、工业插头插座耦合器，需要做饱和水蒸气环境试验的接插件试样。
六、试验判定项目
结构评价：完成标准规定时长饱和水蒸气试验；试样无绝缘下降、漏电、密封失效、材料开裂、腐蚀等异常；连接器电气与密封性能满足对应国标、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30%‑85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛；供电 AC220V。
