SNQC1009 充电接口电缆弯曲试验机
    发布时间: 2026-08-31 16:05

SNQC1009 充电接口电缆弯曲试验机依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。用于电动汽车充电接口、工业插头插座、器具耦合器电源连接电缆弯曲耐久试验；模拟充电枪日常插拔使用时电缆根部反复弯折工况，考核电缆、线缆连接处抗弯折机械可靠性；伺服电机驱动，大尺寸铝制安装盘，保证摆动轴线与线缆进线点重合，减小线缆横向位移；可外接负载柜，试验过程实时监测导体导通状态，是新能源充电附件企业、第三方安规实验室必备检测设备，常与 SNQC1005、SNQC1006、SNQC1007、SNQC1008 配套组成充电枪全套认证测试方案。

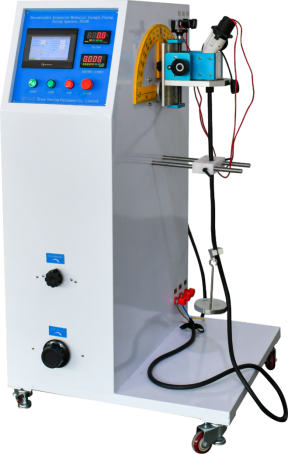

SNQC1009 充电接口电缆弯曲试验机

一、产品概述

SNQC1009 充电接口电缆弯曲试验机依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。用于电动汽车充电接口、工业插头插座、器具耦合器电源连接电缆弯曲耐久试验；模拟充电枪日常插拔使用时电缆根部反复弯折工况，考核电缆、线缆连接处抗弯折机械可靠性；伺服电机驱动，大尺寸铝制安装盘，保证摆动轴线与线缆进线点重合，减小线缆横向位移；可外接负载柜，试验过程实时监测导体导通状态，是新能源充电附件企业、第三方安规实验室必备检测设备，常与 SNQC1005、SNQC1006、SNQC1007、SNQC1008 配套组成充电枪全套认证测试方案。


二、执行标准

  1. GB/T20234.1‑2015《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.15 章

  2. GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 24.4 章

  3. IEC62196‑1：2014《Plug,socket‑outlets,vehicle couplers and vehicle inlets‑Conductive charging of electric vehicle‑Part1》clause7.11、clause7.15

  4. IEC60309‑1：2012《Plug,socket‑outlets and couplers for industrial purposes‑Part1》clause24.4

三、试样适用范围

适用于电动汽车充电接口、工业插头插座、各类器具耦合器电源连接电缆弯曲耐久试验。


四、测试原理

伺服电机驱动转盘带动试样往复左右摆动，试样电缆下端悬挂标准砝码施加负载；设备预置弯曲角度、弯曲速率、总弯曲次数；可外接负载柜施加电气条件，实时监测导体导通状态；达到预置次数或者线缆发生断路时设备自动停机，记录试验数据，评估电缆抗弯曲耐久性能。


五、设备核心特点

序号核心特点说明
1PLC 智能集成控制搭配 7 寸人机触摸屏，全部试验参数可视化设置，操作简单直观
2伺服电机驱动，角度、速率控制精度高；大尺寸铝制试样安装盘，保证摆动轴线与软线进入器具点尽量重合，减小线缆横向位移，贴合标准试验条件
3弯曲角度 0‑360° 任意可调，默认 ±45°；弯曲速率、弯曲总次数触摸屏自由预置，到达设定条件自动停机
4配套多规格标准负载砝码 20N、25N、50N、75N、100N，覆盖不同额定电流充电枪测试载荷需求
5主机本体不带负载，可外接选配负载柜，实现带载弯曲试验；依靠电流导通信号判断试样断线故障
6单工位结构，机械可调夹具，适配多种充电枪、耦合器试样装夹；整机移动机架，带脚轮，搬运摆放方便。

六、主要技术参数

项目参数
测试工位单工位
电气控制方式PLC 智能集成控制、7 寸人机触摸界面操作
驱动方式伺服电机驱动
试样夹持方式机械装夹，夹持点位置可调
弯曲角度0‑360° 任意可调（默认 ±45°）
弯曲速率0‑60 次 /min，可预置
弯曲次数0~999999 次可预置，默认 20000 次
负载砝码20N,25N,50N，75N,100N
负载电源外接，可选配导体间电压 0‑250V 可调，电流 AC0‑400A 可调的负载柜
测试判断根据电流是否导通给出信号判断断线故障
设备供电AC220V±10%/50‑60Hz，功率 3KW
使用环境温度 0‑40℃，湿度 30%‑90% RH，无腐蚀性爆炸性气体
外形尺寸W1000×D800×H1600mm
整机重量约 150kg

七、使用环境

设备供电 AC220V±10%/50‑60Hz，功率 3KW；放置于 0‑40℃、湿度 30‑90% RH 试验室环境，无粉尘、无腐蚀爆炸性气体；选配外接负载柜需单独配套供电。
