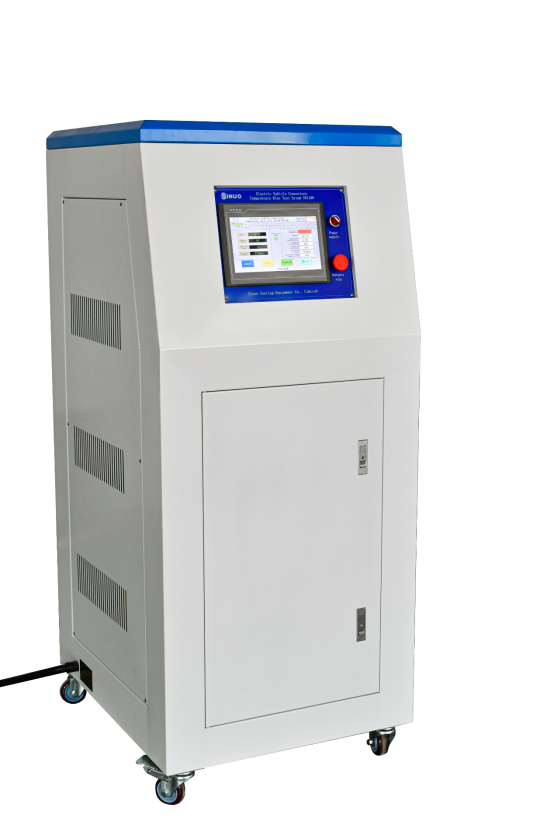

SNQC1006 连接器温升测试系统
发布时间: 2026-08-31 14:23
SNQC1006 连接器温升测试系统依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。专门用于电动汽车充电接口、工业插头插座、器具耦合器通额定电流后的端子温升试验，考核试样载流工作时端子、表面发热情况，判定温升是否满足标准限值；设备输出稳定恒流，多通道高精度测温，自动存储温度曲线，可 U 盘导出、打印试验报表，是新能源充电附件企业、第三方安规实验室必备检测设备，常与 SNQC1005 充电接口分断能力试验装置配套使用。
一、产品概述
SNQC1006 连接器温升测试系统依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。专门用于电动汽车充电接口、工业插头插座、器具耦合器通额定电流后的端子温升试验，考核试样载流工作时端子、表面发热情况，判定温升是否满足标准限值；设备输出稳定恒流，多通道高精度测温，自动存储温度曲线，可 U 盘导出、打印试验报表，是新能源充电附件企业、第三方安规实验室必备检测设备，常与 SNQC1005 充电接口分断能力试验装置配套使用。
二、执行标准
GB/T20234.1‑2015《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.13 章
GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 22 章
IEC62196‑1：2014《Plug,socket‑outlets,vehicle couplers and vehicle inlets‑Conductive charging of electric vehicle‑Part1》clause7.11、clause7.13
IEC60309‑1：2012《Plug,socket‑outlets and couplers for industrial purposes‑Part1》clause22
三、试样适用范围
适用于电动汽车充电接口、工业插头插座、各类器具耦合器，开展端子温升、表面温度验证试验。
四、测试原理
模拟产品实际工作工况，设备输出低压大电流加载至试样；多路热电偶采集各测点温度，自动扣除环境温度，持续记录温度变化；对比标准温升限值，完成连接器载流发热性能评估，完整保存全过程试验数据。
五、设备核心特点
| 序号 | 核心特点说明 |
|---|
| 1 | 系统由电动调压器、电流变送器、PLC 控制器、电流传感器、彩色触摸屏、可移动机箱组成；输出电流高度稳定，抑制电源波动、导线、试品阻值变化带来的电流漂移，测试数据准确度高 |
| 2 | 8 路温度采集通道（含 1 路环境温度采集），配套美国 T 型 30AWG 细丝热电偶，探头可带电测试不损坏仪器；测温精度高，抗干扰能力强 |
| 3 | 触摸屏实时显示输出电流、各通道温度数值；每 2 秒记录一组温度数据，自动生成试验报表，支持 U 盘存储，拷贝至电脑查看、打印报告 |
| 4 | 支持连续模式、通断模式两种工作模式；可设置试验时长、通断时间、循环次数，次数到达自动停机，实现无人值守试验 |
| 5 | 配置 RS232 通讯接口，可对接电脑测试软件，软件自动减去环境温度，直接输出温升结果，方便数据归档与报告输出 |
| 6 | 整机移动式机柜，布局规整，操作简便，损耗小、运行效率高。 |
六、主要技术参数
| 项目 | 参数 |
|---|
| 测温通道 | 8 路（含 1 路环境温度测量） |
| 操作方式 | 彩色人机触摸界面操作 |
| 输出电流 | AC 0.5～400.0A，1 级精度，可设置 |
| 工作模式 | 连续模式 / 通断模式 |
| 输出电压 | AC 5V 以下 |
| 电流分辨率 | 0.1A |
| 电流表精度 | ±1%±3 字节 |
| 电压表精度 | ±1%±3 字节 |
| 连续模式试验时间 | 0.01～99.99 小时 |
| 通断模式通电 / 断电时间 | 0.01～99.99 小时 |
| 通断循环次数 | 1～99999 次，次数到自动停机 |
| 测温范围 | 0～400℃；精度 0.3% 读数 + 1℃；分辨率 0.1℃ |
| 温度扫描速度 | 1‑255 秒全部通道可设置 |
| 测温热电偶 | T 型 30AWG 细丝热电偶，长度 2 米，共 8 条，可带电测试 |
| 数据存储 | U 盘存储或电脑软件存储，自动生成报表 |
| 通讯接口 | RS232，支持 USB 转 RS232 |
| 设备供电 | AC220V±10%/50‑60Hz，3KW |
| 使用环境 | 温度 0‑40℃，湿度 30%‑90% RH，无腐蚀性爆炸性气体 |
| 外形尺寸 | W1000×D1000×H1300mm |
| 整机重量 | 约 250kg |
七、使用环境
设备供电 AC220V±10%/50‑60Hz，功率 3KW；放置于 0‑40℃、湿度 30‑90% RH 试验室环境，无粉尘、无腐蚀爆炸性气体。
