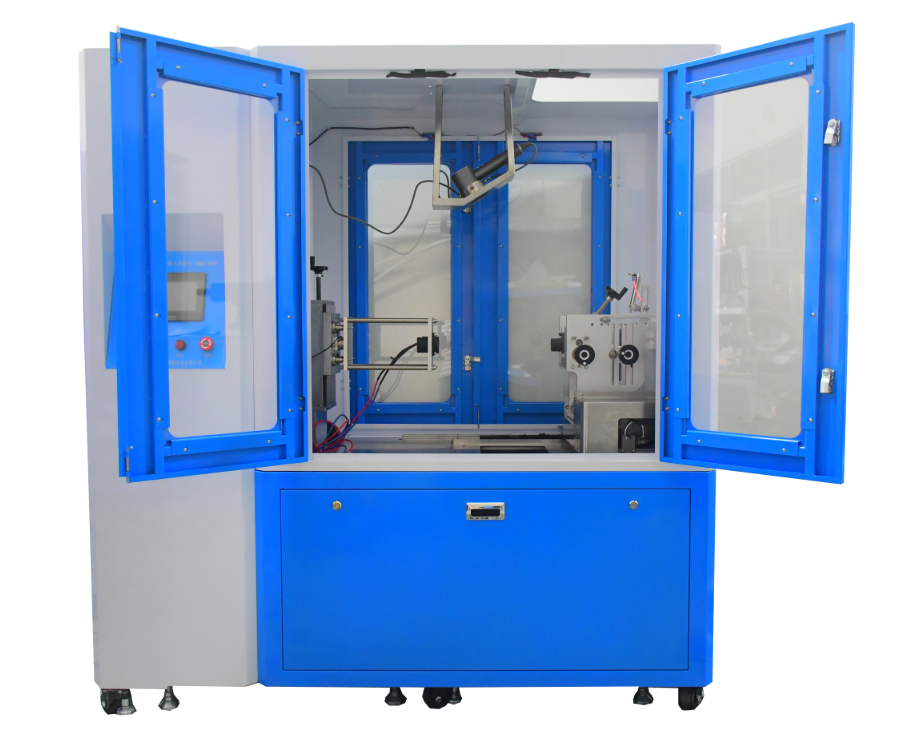

SNQC1005 充电接口分断能力和正常操作试验装置
    发布时间: 2026-08-31 14:19

SNQC1005 充电接口分断能力和正常操作试验装置依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。用于检验电动汽车充电接口、工业插头插座、耦合器，在使用过程承受机械应力、电应力、热应力的耐受能力，考核产品磨损、电弧、老化等失效风险；可完成分断容量测试、正常操作插拔寿命测试，外接电气负载柜模拟真实带载工况，是新能源充电附件企业、第三方检测机构专用检测设备。



SNQC1005 充电接口分断能力和正常操作试验装置

一、产品概述

SNQC1005 充电接口分断能力和正常操作试验装置依据 GB/T20234.1‑2015、GB/T11918.1‑2014、IEC62196‑1:2014、IEC60309‑1:2012 标准开发。用于检验电动汽车充电接口、工业插头插座、耦合器，在使用过程承受机械应力、电应力、热应力的耐受能力，考核产品磨损、电弧、老化等失效风险；可完成分断容量测试、正常操作插拔寿命测试，外接电气负载柜模拟真实带载工况，是新能源充电附件企业、第三方检测机构专用检测设备。


二、执行标准

  1. GB/T20234.1‑2015《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11 章、第 7.12 章

  2. GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 20 章节、第 21 章

  3. IEC62196‑1：2014《Plug,socket‑outlets,vehicle couplers and vehicle inlets‑Conductive charging of electric vehicle‑Part1》clause7.11、clause7.12

  4. IEC60309‑1：2012《Plug,socket‑outlets and couplers for industrial purposes‑Part1》clause20、clause21

三、试样适用范围

适用于电动汽车充电接口、工业插头插座、各类器具耦合器，开展分断能力、正常操作寿命验证试验。


四、测试原理

伺服电机搭配滚珠丝杆、同步带传动机构，驱动试样完成重复直线插拔动作；设备触摸屏预置插拔行程、插拔速率、导通时间、试验总次数；外接负载提供标准电压电流，模拟带载通断工况；设备监测回路状态，出现断路故障自动报警，记录故障发生时的试验次数。


五、设备核心特点

序号核心特点说明
1整体式机架，PLC 智能集成控制，彩色人机触摸屏操作；伺服电机 + 精密滚珠丝杆 + 同步带传动，插拔动作平稳，速度行程精准可控
2三轴可调节机械夹具，夹持点位置灵活可调，适配不同规格充电枪、耦合器试样装夹
3插拔行程、插拔速率、导通时间、试验总次数全部触摸屏可预置，完全匹配国标试验参数要求
4主机本体不带负载，可外接选配 AC 负载柜（0‑70A，0‑300V），实现带载分断能力测试；也可做空载正常操作寿命试验
5带断路报警功能，接负载试验过程中一旦发生回路断路，设备自动报警并记录当前试验次数，便于失效分析
6标配单工位，支持多工位非标定制；整机带接地保护、短路保护，设备运行安全可靠。

六、主要技术参数

项目参数
测试工位标配单工位，支持定制多工位
控制方式PLC 智能集成控制、彩色人机触摸界面操作
驱动方式伺服电机驱动，滚珠丝杆 + 同步带传动
试样夹持三轴可调机械夹具
线性行程0‑100mm 可预置（插头插座试验间距≥50mm）
导通时间0‑99.9s 可预置（标准要求电气接触维持 2‑4s）
插拔速率0‑0.85m/s 可预置（标准参考 0.8±0.1m/s）
试验次数0‑999999 次可预置；一次完整周期 = 一次插入 + 一次拔出
试验频率0‑10 次 /min 可预置（标准参考 3.75 周期 /min）
负载配置主机无内置负载，可外接选配 AC 负载柜 0‑70A，电压 0‑300V
报警功能负载工况下断路报警，记录故障时试验次数
安全保护接地保护、短路保护
设备供电AC220V±10%/50‑60Hz
使用环境温度 0‑40℃，湿度 30%‑90% RH，无腐蚀性爆炸性气体环境
外形尺寸W1000×D750×H1200mm
整机重量约 150kg

七、使用环境

设备供电 AC220V±10%/50‑60Hz；放置于 0‑40℃、湿度 30‑90% RH 试验室环境；无腐蚀性、爆炸性气体；选配负载柜需单独配套供电。
📞如需设备报价、负载柜选配、多工位定制方案，请联系我方获取详细资料。
