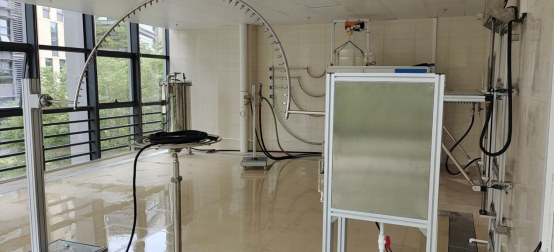

IPX1‑2‑3‑4‑5‑6‑7‑8 防水综合测试系统 SN4418
    发布时间: 2026-08-25 14:48

SN4418 IPX1‑IPX8 防水综合测试系统为开放式整套防水检测平台，集成 IPX1‑2 滴水机构、IPX3‑4 摆管淋雨、IPX3‑4 手持淋水机构、IPX5‑6 高压喷水、IPX7 浸水试验、IPX8 压力水密测试七大模块；一台系统实现从滴水到 50 米深水压力的全套外壳防护 IP 等级试验，广泛用于实验室、工厂质检部门，满足国标与 IEC 国际标准。

IPX1‑2‑3‑4‑5‑6‑7‑8 防水综合测试系统 SN4418

一、产品简介

SN4418 IPX1‑IPX8 防水综合测试系统为开放式整套防水检测平台，集成 IPX1‑2 滴水机构、IPX3‑4 摆管淋雨、IPX3‑4 手持淋水机构、IPX5‑6 高压喷水、IPX7 浸水试验、IPX8 压力水密测试七大模块；一台系统实现从滴水到 50 米深水压力的全套外壳防护 IP 等级试验，广泛用于实验室、工厂质检部门，满足国标与 IEC 国际标准。


二、执行标准

  1. GB/T4208‑2017《外壳防护等级（IP 代码）》IPX1~IPX8

  2. GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》

  3. IEC60598‑1:2014

  4. IEC60529:2013《Degrees of protection provided by enclosure (IP code)》IPX1‑IPX8

三、适用试样与试验用途

适用试样：电工电子产品、汽车摩托车零部件、通讯设备、家用电器、户外照明灯具、信号装置、密封件等。
试验用途：验证产品在滴水、淋水、喷水、短时浸水、长期深水压力环境下外壳防护性能；检验元器件在水环境中能否维持设备正常工作，用于研发测试、出厂检验、第三方检测机构。

测试原理：控制系统精准控制供水流量实现滴水、淋水、喷水；通过压力容器控制水深等效压力，让试样外壳承受标准规定水流与水压。


四、设备结构与产品特点

  1. 整套开放式系统，包含滴水机构、摆管淋雨机构、手持淋水、喷水机构、IPX7 浸水箱、IPX8 压力水密容器、旋转转台、三菱 PLC 电气控制柜。

  2. 滴水机构挂墙式安装，电机自动升降带防坠保护；摆管支持多种半径可选；试样转台支持 15° 倾斜，转速可调，承重 50kg。

  3. 双路供水系统，大流量、小流量分路，分别适配强喷水和滴水淋水试验；电子流量计实时反馈流量，恒流恒压供水。

  4. IPX3/4 无需更换摆管，盲孔 / 通孔针头快速切换模式。

  5. IPX7 采用电动葫芦升降试样吊篮；IPX8 压力容器自动加压、计时、自动泄压，多重安全保护。

  6. 整套配置水过滤装置，防止针孔堵塞；管道可自动排空积水。

五、核心技术参数

5.1 控制柜与供水系统

项目参数
控制器三菱 PLC+7 寸彩色触摸屏
供水模式恒流供水、恒压供水
大流量分路（IPX5‑6）10‑100L/min，精度 ±0.5L/min，蜗轮流量计
小流量分路（IPX1‑4）1‑10L/min，精度 ±0.5L/min，蜗轮流量计
浸水箱容积500L；内尺寸 W600×D600×H1400mm
保护功能漏电、过载、短路、缺水、超压安全阀保护

5.2 IPX1‑IPX2 垂直滴水机构

项目参数
滴水试验面积1000×1000mm，支持定制
滴水针头孔径Φ0.4mm，孔间距 20×20mm
滴水箱升降范围1100‑1800mm，带自锁防坠
降雨量1+0.5mm/min/3+0.5mm/min 切换

5.3 IPX3‑IPX4 摆管淋雨机构

项目参数
摆管规格R200‑R1600mm 多规格可选，不锈钢
IPX3 摆管摆动角度 120°(±60°)，4 秒 / 次
IPX4 摆管摆动角度 350°(±175°)，12 秒 / 次
转台Φ600mm，可倾斜 15°，承重≤50kg

5.4 IPX5‑IPX6 喷水机构

项目参数
IPX5 喷嘴Φ6.3mm，流量 12.5±0.625L/min
IPX6 喷嘴Φ12.5mm，流量 100±5L/min
测试距离2.8m（标准 2.5‑3m）

5.5 IPX7 浸水 / IPX8 压力水密

项目参数
IPX7 *大测试水深1200mm，1mm 精度标尺；电动葫芦吊篮升降
IPX8 模拟水深0‑50 米，压力 0‑0.5MPa，精度 0.001MPa
IPX8 试验时间0‑9999min 可预置；自动加压泄压，安全阀 0.55MPa

六、设备现场使用环境条件

  • 电源：AC380V±5% /50Hz，功率 15KW

  • 环境温度：15‑35℃；相对湿度：25‑75%；大气压 86‑106kPa

  • 场地地面平整，配置防水漏电保护开关，进水排水通畅；水源使用无杂质清水，配套精细水过滤系统。

七、FAQ 常见疑问

Q：SN4418 可以完成全部 IPX1‑IPX8 全套防水测试吗？
A：整套系统集成滴水、摆管淋雨、手持淋水、高压喷水、IPX7 浸水、IPX8 深水压力水密，一台设备完成全部 8 项防水等级测试。
Q：设备是箱式还是开放式？
A：开放式组合系统，适合实验室固定场地部署；摆管半径、滴水面积均可按需定制。
Q：IPX8 *大模拟水深多少？
A：*高模拟 50 米水深，自动压力控制，多重安全防护。
