UL 淋雨试验装置 SN4420
    发布时间: 2026-08-25 14:58

SN4420 UL 淋雨试验装置是专门针对北美灯具安规认证开发的溅水淋雨测试设备，满足 UL、ANSI、CSA 多项标准要求；设备采用铝型材移动机架，标配 3 个 UL 标准喷嘴，下方第 4 只喷嘴为选配，每个喷嘴配置独立压力表，用于灯具出口北美认证的溅水试验。

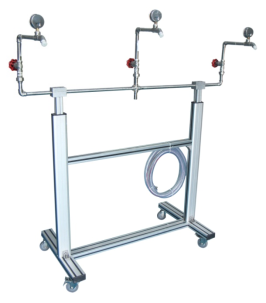

UL 淋雨试验装置 SN4420

一、产品简介

SN4420 UL 淋雨试验装置是专门针对北美灯具安规认证开发的溅水淋雨测试设备，满足 UL、ANSI、CSA 多项标准要求；设备采用铝型材移动机架，标配 3 个 UL 标准喷嘴，下方第 4 只喷嘴为选配，每个喷嘴配置独立压力表，用于灯具出口北美认证的溅水试验。


二、符合执行标准

  1. UL1993《Self‑Ballasted lamps and lamp adapters》第 24 条，图 24.1、图 24.2

  2. UL60507‑ENGL 1999 图 38.1、图 38.2

  3. ANSI Z21.10.3‑2004、ANSI Z21.58 Figure10/Figure11

  4. CSA4.3‑2004

  5. UL1598、UL153、UL154B、UL1703、UL8750、UL1741、UL514B、UL1278、UL1571

三、适用试样与试验用途

适用试样：自镇流灯、灯适配器、各类灯具产品。
试验用途：检验灯具、自镇流灯在 UL 标准溅水环境下外壳防护性能，验证元器件在溅水条件下保持正常工作；用于灯具工厂质检、第三方安规实验室、北美出口认证测试。

测试原理：精准控制供水压力，调整喷嘴与试样距离，模拟标准规定的溅水环境，完成灯具溅水考核。


四、设备结构与产品特点

  1. 整机由 UL 淋雨喷嘴组、洒水喷嘴（选配）、铝型材移动支架组成，底部带脚轮，整机可移动，带定位锁止。

  2. 共 4 个喷嘴，上方 3 只标配，下方 1 只为选配；每个喷嘴配置独立压力表与手动阀门。

  3. 支架高度可调节，喷嘴位置、间距严格匹配 UL1993 图纸要求；下方选配喷嘴喷射角度 45° 向上。

  4. 手动操作模式，压力直观读取；配置水过滤装置，保护喷嘴不被杂质堵塞。

五、核心技术参数

项目参数指标
操作方式手动控制
喷嘴数量标配 3 个，下方洒水喷嘴 1 个选配（按 UL1993 图 24.1 制作）
下方选配喷嘴喷射角度45° 向上
单喷嘴工作压力34.5KPa，每个喷嘴独立配压力表
总供水压力范围50‑150KPa
机架材质高档铝型材，带移动脚轮，可锁止固定
喷嘴位置支架可上下调节，喷嘴间距符合 UL1993 图 24.2

六、设备现场使用环境条件

  • 使用场地地面平整，配备照明，配置防水漏电保护开关，进水、排水系统通畅。

  • 水源：无杂质清水或自来水，建议配套水过滤清洁装置，防止喷嘴堵塞。

七、FAQ 常见疑问

Q：SN4420 可以做 IPX3‑IPX4 国标淋雨吗？
A：不适用，本设备为北美 UL 灯具专用溅水装置；国标 IPX3‑4 淋雨请参考 SN4416、SN4416‑IPX3456 或 SN4418 综合防水系统。
Q：下方的洒水喷嘴是标配吗？
A：下方 45° 向上洒水喷嘴属于选配项，可按需选配采购。
Q：整套设备是自动控制吗？
A：设备为手动款，阀门手动调节，压力表实时读取压力数值。
