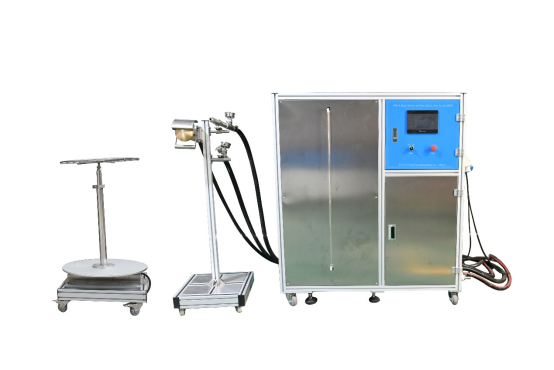

IPX3456 防淋水及喷水测试系统 SN4415
发布时间: 2026-08-24 17:35
SN4415 IPX3/4/5/6 防淋水及喷水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，开放式手持喷头综合测试设备，一套设备同时实现 IPX3、IPX4 淋水溅水与 IPX5、IPX6 强喷水四项试验。设备包含 IPX3/4 球面黄铜淋水喷头、IPX5/IPX6 两套标准喷水喷嘴，喷头喷嘴均可固定在角度可调支架；配置 Φ600mm 旋转试样转台；集成 500L 不锈钢储水箱；标配按键操作，可选配 PLC 触摸屏控制系统；水位高低报警，漏电缺水多重安全保护；开放式结构不受箱体空间限制，可测试大尺寸样品；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
1.产品介绍SN4415 IPX3/4/5/6 防淋水及喷水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，开放式手持喷头综合测试设备，一套设备同时实现 IPX3、IPX4 淋水溅水与 IPX5、IPX6 强喷水四项试验。设备包含 IPX3/4 球面黄铜淋水喷头、IPX5/IPX6 两套标准喷水喷嘴，喷头喷嘴均可固定在角度可调支架；配置 Φ600mm 旋转试样转台；集成 500L 不锈钢储水箱；标配按键操作，可选配 PLC 触摸屏控制系统；水位高低报警，漏电缺水多重安全保护；开放式结构不受箱体空间限制，可测试大尺寸样品；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX3、IPX4、IPX5、IPX6、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、家用电器、通讯产品、户外照明及信号装置等产品。
4.设备用途一套设备完成四种防水等级试验，检验电工电子、灯具、家电、汽车零部件产品在淋水、溅水、强喷水环境下外壳防护性能，验证 IPX3、IPX4、IPX5、IPX6 防水等级是否满足标准要求；开放式结构，适合尺寸较大无法放入箱体内的样品测试。
5.测试原理IPX3‑IPX4 测试：采用球面多孔淋水喷头，支架调节喷射角度，水流均匀喷洒样品表面，模拟雨水淋溅工况。IPX5‑IPX6 测试：切换对应规格喷嘴，调节流量水压，喷嘴距离样品 2.5‑3m；试样放置旋转转台匀速转动，样品各个外壳表面承受标准压力的强喷水冲击；本设备为开放式，试验用水不回收，模拟暴雨、高压水枪冲洗工况考核外壳防水密封能力。
| 项目 | 参数 |
|---|
| 控制系统 | 按键式操作，可选配 PLC 及触摸屏智能控制系统 |
| IPX3/4 淋水喷头 | 外径 Φ102mm，球面 SΦ75.5mm，共 121 孔，孔径 Φ0.5mm，黄铜材质，带可拆卸活动挡板 |
| IPX5 喷嘴 | Φ6.3mm |
| IPX6 喷嘴 | Φ12.5mm |
| IPX3‑4 水流量 | 10L/min±5%，转子流量计可调，可选电子流量计 |
| IPX5 流量 | 12.5±0.625L/min；IPX6 流量：100±5 L/min，转子流量计可调 |
| 喷水距离 | 2.8m，标准范围 2.5‑3m |
| 水压范围 | 50‑150Kpa，压力表量程 0‑0.25MPa 实时显示 |
| 喷射支架 | 角度可调节，喷头喷嘴机械固定安装 |
| 试样旋转盘 | Φ600mm；转速 1r/min；*大承重≤50kg |
| 试验时间 | 0.01S～99.9min 可预置 |
| 储水箱 | 500L 不锈钢储水箱，浮球阀自动进水，高低水位报警缺水保护；开放式系统，用水不回收 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点7.1 开放式手持喷头一体机，无需封闭箱体，不受样品外形尺寸限制，可做大型试样 IPX3‑IPX6 测试；7.2 配置标准黄铜球面淋水喷头 + IPX5/IPX6 双规格喷水喷嘴，满足四项等级全部标准要求；7.3 喷射支架多角度可调，搭配旋转试样台，样品各个面充分接受水流冲击；7.4 转子流量计 + 压力表实时监控，流量水压直观可调，可选升级电子流量计与 PLC 触摸屏；7.5 500L 大容量不锈钢储水箱，水位监测报警，防止水泵缺水干烧；7.6 整套分体式，拆装移动便捷，适配多种实验室场地条件。
8.使用条件8.1 供电电源：AC380V±5% 50Hz，5KVA8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
