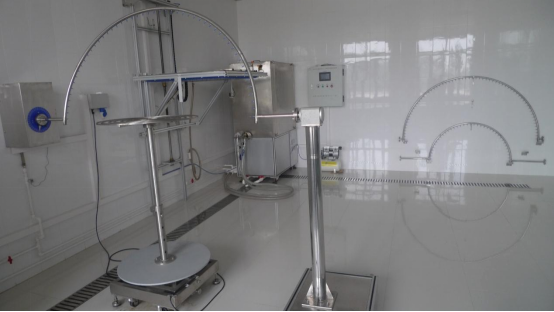

IPX1234 防滴水及淋水测试系统 SN4413
发布时间: 2026-08-24 17:24
SN4413 IPX1/2/3/4 防滴水及淋水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，为开放式二合一综合测试设备，一套设备同时完成 IPX1、IPX2 滴水以及 IPX3、IPX4 摆管淋雨四项试验。滴水箱采用挂墙式电机升降结构，带防坠自锁；摆管机构一端挂墙一端落地支撑；配置可 15° 倾斜旋转试样转台；采用盲孔 / 通孔针头切换 IPX3/IPX4 等级无需更换摆管；进水带水质过滤，防止针孔堵塞；PLC 触摸屏智能控制，水位报警、缺水漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
1.产品介绍SN4413 IPX1/2/3/4 防滴水及淋水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，为开放式二合一综合测试设备，一套设备同时完成 IPX1、IPX2 滴水以及 IPX3、IPX4 摆管淋雨四项试验。滴水箱采用挂墙式电机升降结构，带防坠自锁；摆管机构一端挂墙一端落地支撑；配置可 15° 倾斜旋转试样转台；采用盲孔 / 通孔针头切换 IPX3/IPX4 等级无需更换摆管；进水带水质过滤，防止针孔堵塞；PLC 触摸屏智能控制，水位报警、缺水漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。 2.执行标准
符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX1、IPX2、IPX3、IPX4、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、家用电器、通讯产品、户外照明及信号装置等产品。
4.设备用途一套设备完成四种防水等级试验，检验电工电子、灯具、家电、汽车零部件产品在滴水、淋水、溅水环境下外壳防护性能，验证 IPX1、IPX2、IPX3、IPX4 防水等级是否满足标准要求。
5.测试原理IPX1‑IPX2 测试：滴水箱垂直向下滴水，红外测距保证针头距离试样 200mm；IPX1 试样水平旋转；IPX2 转台倾斜 15° 分四方位滴水。IPX3‑IPX4 测试：电机驱动摆管往复摆动，IPX3 为 ±60° 共 120° 淋水；IPX4 为 ±175° 共 350° 全方位溅水；试样转台匀速旋转，使样品各个表面均匀承受水流，模拟雨水、飞溅水工况考核外壳防水能力。
| 项目 | 参数 |
|---|
| 控制系统 | PLC 及触摸屏智能控制系统 |
| 滴水试验面积 | 1000×1000mm，支持定制 |
| 滴水箱升降 | 电机驱动 1100‑1800mm 可调，丝杆自锁带防坠保护 |
| 滴水高度 | 红外感应器自动测距 200mm |
| 滴水速率 | 1±0.5mm/min、3±0.5mm/min 可切换，数字降雨量控制 |
| 滴水针孔 | Φ0.4mm，孔间距 20mm×20mm |
| 摆管规格 | R200、R400、R600、R800、R1000、R1200、R1400、R1600mm 可选不锈钢摆管 |
| 淋雨针孔孔径 | Φ0.4mm，孔间距 50mm |
| 等级切换方式 | 盲孔针头与通孔针头切换，无需更换摆管 |
| 摆动角度 | IPX3：120°（±60°）；IPX4：350°（±175°） |
| 摆动速度 | IPX3：4 秒 / 次；IPX4：12 秒 / 次 |
| 摆管水流量 | 1‑10L/min 可调 |
| 防水转台 | Φ600mm；可倾斜 15°；转速 1r/min；承重≤50kg |
| 试验时间 | 0‑99.9min 触摸屏预置 |
| 压力表量程 | 0~0.25MPa |
| 储水系统 | 控制柜一体化储水箱，浮球阀自动进水，高低水位报警缺水保护 |
| 选配配件 | 可增配图 5 手持式溅水喷头装置 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点7.1 开放式二合一集成系统，滴水机构 + 摆管淋雨机构一体，一套设备实现 IPX1~IPX4 全部测试；7.2 挂墙式滴水箱电机升降，丝杆自锁加防坠，红外自动控制滴水标准距离；7.3 盲孔针头切换 IPX3/IPX4，不用更换整套摆管，切换试验等级操作高效；7.4 可倾斜 15° 旋转试样转台，同时适配 IPX1、IPX2、IPX3、IPX4 全部工况；7.5 进水配置水质过滤装置，有效保护滴水、摆管针孔不易堵塞；7.6 PLC 触摸屏集中设置全部试验参数，水位监测报警，多重电气安全防护。
8.使用条件8.1 供电电源：AC380V±5% 50Hz，5KVA8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
