IPX9K 高温高压喷水测试系统 SN4412
    发布时间: 2026-08-24 17:16

  1. SN4412 IPX9K 高温高压喷水测试系统依据 GB/T4208‑2017、ISO20653、DIN40050‑9 标准开发，用于完成 IPX9K 高温高压喷射清洗防水试验。设备外壳优质钢板，内箱与转台全部采用 SUS304 不锈钢；配置 0°、30°、60°、90° 四组标准喷嘴；内置水加热恒温单元，大功率变频高压水泵；箱内自带完整水循环收集系统；PLC 触摸屏智能控制，水位高低报警，防止水泵干烧；广泛用于汽车零部件厂、车灯厂、第三方安规实验室、质检机构。

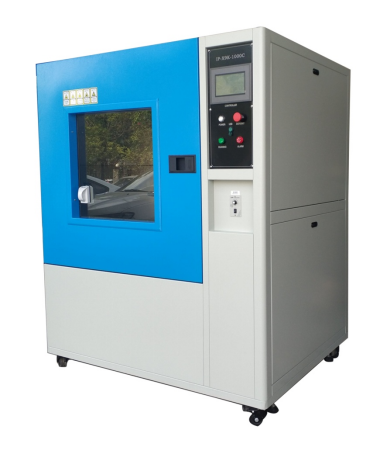

IPX9K 高温高压喷水测试系统 SN4412
  1. 1.产品介绍
  2. SN4412 IPX9K 高温高压喷水测试系统依据 GB/T4208‑2017、ISO20653、DIN40050‑9 标准开发，用于完成 IPX9K 高温高压喷射清洗防水试验。设备外壳优质钢板，内箱与转台全部采用 SUS304 不锈钢；配置 0°、30°、60°、90° 四组标准喷嘴；内置水加热恒温单元，大功率变频高压水泵；箱内自带完整水循环收集系统；PLC 触摸屏智能控制，水位高低报警，防止水泵干烧；广泛用于汽车零部件厂、车灯厂、第三方安规实验室、质检机构。


  4. 2.执行标准
  5. 符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX9、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60529:2013、ISO20653:2013 道路车辆防护标准、DIN40050‑9。


  7. 3.适用试样
  8. 客车、公共汽车、摩托车灯具、汽车电子零部件、车载电控器件以及其他需要做 IPX9K 等级测试的产品。


  10. 4.设备用途
  11. 模拟车辆高压高温水枪清洗工况，检验汽车零部件、灯具产品在高温高压水喷射冲刷环境下外壳密封防护性能，验证产品 IPX9K 防水等级是否满足标准要求。


  13. 5.测试原理
  14. 设备将水加热至 80±5℃，高压水泵输出标准压力流量；四组喷嘴分别在 0°、30°、60°、90° 角度对样品喷射高温高压水流；样品放置旋转转台匀速转动，每个喷射角度持续 30 秒；箱底收集喷射水流实现循环，考核产品外壳抵御高温高压水流冲刷的密封防护能力。



  16. 6.主要技术指标
项目参数
控制系统PLC 及触摸屏智能控制系统
内箱尺寸1000×1000×1000mm
整机外形尺寸1500×1200×1900 mm(W×D×H)
喷嘴规格按照 IEC60529 图 7 标准制作
喷水压力8000‑10000Kpa 可调
喷水流量14‑16L/min 可调
喷射角度0°、30°、60°、90°
单角度喷射时间30s 可单独设置
总试验时间0‑99H59M59S 可预置
试验水温80±5℃
喷嘴至样品距离小样品 R125±25mm；大样品 R175±25mm
试样旋转盘Φ600mm；转速 1‑10r/min；*大承重≤50kg
样品通电插座AC220V（选配）
水循环系统箱底集水回流储水箱；浮球阀自动进水；高低水位报警缺水保护
供电电源AC380V±10% 50Hz，15KW
  1. 7.设备核心特点
  2. 7.1 内箱、转台 SUS304 不锈钢材质，耐高温高压水汽，抗腐蚀不易生锈；7.2 四组标准喷嘴固定在环形支架，0‑90° 多角度喷射，完全满足 IPX9K 标准；7.3 内置水加热恒温系统，稳定维持 80±5℃高温喷水，变频高压水泵稳压输出；7.4 箱内闭环水循环系统，水位实时监测报警，保护水泵不缺水干烧；7.5 PLC 触摸屏集中设置全部试验参数，每个喷射角度时间独立可调；7.6 旋转样品台，让样品各个表面承受高温高压水流冲击，模拟整车清洗工况。


  4. 8.使用条件
  5. 8.1 供电电源：AC380V±10% 50Hz，15KW，配置防水漏电开关8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，具备进水、排水管路；使用无杂质清水或自来水。
