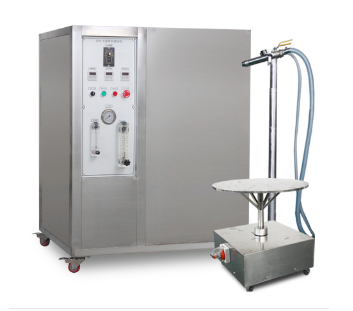

IPX56 防喷水测试系统 SN448
发布时间: 2026-08-24 16:08
SN448 IPX5/6 防喷水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，为开放式分体结构，专门完成 IPX5 防喷水、IPX6 防强烈喷水防水试验。配置 IPX5、IPX6 两套专用喷嘴，转子流量计精准调控水流量；喷枪支架角度可调；电机驱动旋转试样转台；500L 一体式不锈钢储水箱，配置水质过滤；标配按键操作，可升级 PLC 触摸屏；具备水位报警、缺水、漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
1.产品介绍SN448 IPX5/6 防喷水测试系统依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，为开放式分体结构，专门完成 IPX5 防喷水、IPX6 防强烈喷水防水试验。配置 IPX5、IPX6 两套专用喷嘴，转子流量计精准调控水流量；喷枪支架角度可调；电机驱动旋转试样转台；500L 一体式不锈钢储水箱，配置水质过滤；标配按键操作，可升级 PLC 触摸屏；具备水位报警、缺水、漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX5 及 IPX6、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、家用电器、通讯产品、户外照明及信号装置等产品。
4.设备用途检验电工电子、灯具、家电、汽车零部件产品在强喷水环境条件下外壳防护性能，验证产品 IPX5、IPX6 防水等级是否满足标准要求。
5.测试原理设备供水系统提供标准大流量水源，通过对应规格喷嘴喷出；喷枪支架可调整喷水角度，试样放置于旋转转台上匀速转动，使产品外壳各个方向承受标准压力的喷水冲击，模拟暴雨、高压喷水工况，考核产品外壳抗强喷水侵入防护能力。本设备开放式结构，试验用水不回收。
| 项目 | 参数 |
|---|
| 控制系统 | 按键式操作，可选配 PLC 及触摸屏智能控制系统 |
| 喷嘴规格 | IPX5：Φ6.3mm；IPX6：Φ12.5mm |
| 喷水流量 | IPX5：12.5±0.625L/min；IPX6：100±5 L/min，转子流量计手动可调 |
| 喷水距离 | 2.8m（喷嘴离转台中心距离，标准要求 2.5‑3m） |
| 喷水支架 | 角度可调节，喷枪机械固定 |
| 压力表量程 | 0~0.25MPa，实时显示水压 |
| 试验时间 | 0.01S～99.9min，可预置 |
| 试样旋转盘 | Φ600mm；转速 1r/min；承重≤50kg |
| 储水箱 | 500L 不锈钢储水箱；浮球阀自动进水，高低水位报警，缺水保护；开放式系统，试验用水不回收 |
| 进水配置 | 水质清洁过滤装置 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点7.1 开放式分体结构，拆装移动方便，适配大尺寸试样测试；7.2 配备 IPX5/IPX6 双规格标准喷嘴，转子流量计精准调节流量；7.3 喷水支架角度可调，搭配旋转试样台，实现外壳全方向喷水测试；7.4 500L 大容量不锈钢储水箱，水位监测报警，保护水泵；7.5 标配按键控制，支持升级 PLC 触摸屏版本，适配不同预算客户；7.6 进水配置过滤装置，保护喷嘴不被杂质堵塞。
8.使用条件8.1 供电电源：AC380V±5% 50Hz，5KVA8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
