IPX56 防喷水试验箱 SN449
发布时间: 2026-08-24 16:36

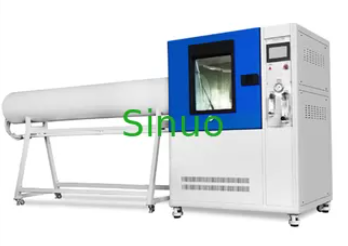

SN449 IPX5/6 防喷水试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，封闭式箱式结构，专门完成 IPX5 防喷水、IPX6 防强烈喷水防水试验。喷水机构集成安装在设备左侧喷射通道内部；配置 IPX5、IPX6 两套专用喷嘴，转子流量计精准调控水流量；试样放置箱内旋转转台；整机自带水循环收集系统，节约用水；PLC 触摸屏智能控制；具备水位报警、缺水、漏电多重安全保护；适合外形尺寸 600×600×600mm 以内样品；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
1.产品介绍SN449 IPX5/6 防喷水试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，封闭式箱式结构，专门完成 IPX5 防喷水、IPX6 防强烈喷水防水试验。喷水机构集成安装在设备左侧喷射通道内部；配置 IPX5、IPX6 两套专用喷嘴，转子流量计精准调控水流量；试样放置箱内旋转转台；整机自带水循环收集系统，节约用水；PLC 触摸屏智能控制；具备水位报警、缺水、漏电多重安全保护；适合外形尺寸 600×600×600mm 以内样品；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX5 及 IPX6、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、家用电器、通讯产品、户外照明及信号装置等产品，样品外形尺寸小于 600×600×600mm。
4.设备用途检验电工电子、灯具、家电、汽车零部件产品在强喷水环境条件下外壳防护性能，验证产品 IPX5、IPX6 防水等级是否满足标准要求。
5.测试原理设备在封闭箱体内控制供水流量，通过对应规格喷嘴横向喷出；试样放置箱内转台上匀速旋转，产品外壳各个方向承受标准压力喷水冲击；箱底底盘收集喷水回流至储水箱循环使用，模拟暴雨、高压水枪冲洗工况，考核产品外壳抗强喷水侵入防护能力。
| 项目 | 参数 |
|---|
| 控制系统 | PLC 及触摸屏智能控制系统 |
| 内箱尺寸 | 800×800×800mm |
| 外箱外形尺寸 | 3800×1380×1750 mm(W×D×H) |
| 喷嘴规格 | IPX5：Φ6.3mm；IPX6：Φ12.5mm |
| 喷水流量 | IPX5：12.5±0.625L/min；IPX6：100±5 L/min，转子流量计手动可调 |
| 喷水距离 | 2.8m（喷嘴离转台中心距离，标准要求 2.5‑3m） |
| 喷水方向 | 横向喷射，喷枪机械固定 |
| 压力表量程 | 0~0.25MPa，实时显示水压 |
| 试验时间 | 0.01S～99.9min，触摸屏预置 |
| 试样旋转盘 | Φ400mm；转速 1r/min；承重≤50kg |
| 水循环系统 | 箱底底盘集水，自带储水箱循环用水；进水配置过滤；浮球阀自动进水，高低水位报警，缺水保护 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点
7.1 封闭式整体箱式结构，喷水全部在箱内完成，无喷水外溅，对实验室环境友好；
7.2 横向长喷射通道，保证标准 2.5‑3m 喷水距离，完全满足 IPX5、IPX6 标准要求；7.3 箱内自带完整水循环 + 水质过滤，节约用水，保护喷嘴不被杂质堵塞；7.4 PLC 触摸屏操作，全部试验参数屏幕预置，自动化运行；7.5 箱内旋转试样台，360° 旋转，样品各个面接受喷水冲击；7.6 多重电气安全防护，高低水位监测，防止水泵缺水干烧损坏。
8.使用条件8.1 供电电源：AC380V±5% 50Hz，5KVA8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
