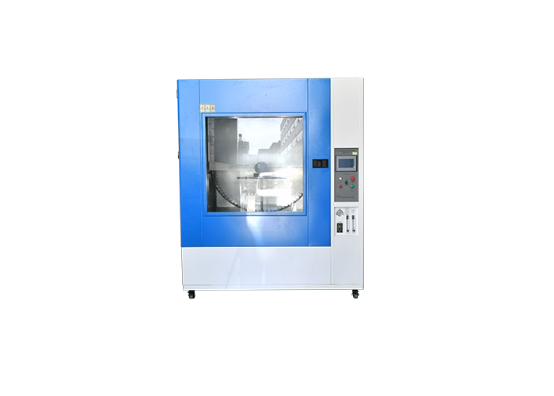

IPX34 摆管淋雨试验箱 SN445
发布时间: 2026-08-24 15:59
SN445 IPX3/4 摆管淋雨试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，整机封闭式箱式结构，摆管机构全部集成安装于箱体内部，用于完成 IPX3 摆管淋水、IPX4 摆管溅水防水试验。标配 R200/R400 不锈钢摆管，采用盲孔 / 通孔针头切换试验等级，无需更换摆管；内置可升降旋转试样转台；箱底自带集水底盘，实现箱内水循环，配置水质过滤装置，防止针孔堵塞；PLC 触摸屏智能控制，配备水位报警、缺水、漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
1.产品介绍SN445 IPX3/4 摆管淋雨试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，整机封闭式箱式结构，摆管机构全部集成安装于箱体内部，用于完成 IPX3 摆管淋水、IPX4 摆管溅水防水试验。标配 R200/R400 不锈钢摆管，采用盲孔 / 通孔针头切换试验等级，无需更换摆管；内置可升降旋转试样转台；箱底自带集水底盘，实现箱内水循环，配置水质过滤装置，防止针孔堵塞；PLC 触摸屏智能控制，配备水位报警、缺水、漏电多重安全保护；广泛用于灯具厂、家电、汽车零部件企业、第三方安规实验室、质检机构。
2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX3 及 IPX4、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、家用电器、通讯产品、户外照明及信号装置等产品。
4.设备用途检验电工电子、灯具、家电、汽车零部件产品在淋水、溅水环境条件下外壳防护性能，验证产品 IPX3、IPX4 防水等级是否满足标准要求。
5.测试原理设备在封闭箱体内精准控制供水流量与水压，电机驱动内部摆管做标准角度往复摆动；IPX3 模式摆管 ±60° 共 120° 摆动完成淋水；IPX4 模式摆管 ±175° 共 350° 摆动实现全方位溅水；试样转台匀速旋转，让试样各个表面均匀接受淋水溅水；箱体底盘收集淋水回流至储水箱循环使用，模拟户外雨水飞溅工况考核产品外壳防水防护能力。
| 项目 | 参数 |
|---|
| 控制系统 | PLC 及触摸屏智能控制系统 |
| 内箱尺寸 | 900×900×900mm |
| 外箱外形尺寸 | 1400×1120×1750 mm(W×D×H) |
| 摆管规格 | R200、R400mm，不锈钢材质 |
| 淋雨针孔孔径 | Φ0.4mm |
| 针孔分布 | IPX3 覆盖夹角 120°；IPX4 覆盖夹角 180°，孔间距 50mm |
| 等级切换方式 | 盲孔针头与通孔针头切换，无需更换摆管 |
| 摆动角度 | IPX3：120°（±60°）；IPX4：350°（±175°） |
| 摆动速度 | IPX3：4 秒 / 次（2×120°）；IPX4：12 秒 / 次（2×350°） |
| 水流量 | 1‑10L/min 可调 |
| 试验时间 | 0.01S～99.9min，触摸屏预置 |
| 试样旋转盘 | Φ400mm；转速 1r/min，支持 4 个角度停顿；升降高度 350‑600mm；承重≤50kg |
| 压力表量程 | 0~0.25MPa |
| 水循环系统 | 箱底底盘集水，自带储水箱循环用水；进水配置过滤；浮球阀自动进水，高低水位报警，缺水保护 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点7.1 封闭式整体箱式结构，试验全部在箱内完成，无喷水外溅，场地整洁；7.2 摆管全部内置箱体内，标配 R200/R400 不锈钢摆管，结构紧凑占地小；7.3 盲孔针头切换 IPX3/IPX4 试验等级，不需要更换整套摆管，操作高效；7.4 箱内自带水循环 + 水质过滤，避免针孔堵塞，节约用水；7.5 可升降旋转试样转台，多角度停顿，保证试样各个面充分淋雨；7.6 多重电气安全防护，触摸屏设置全部试验参数，操作简单。
8.使用条件8.1 供电电源：AC220V±5% 50Hz8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
