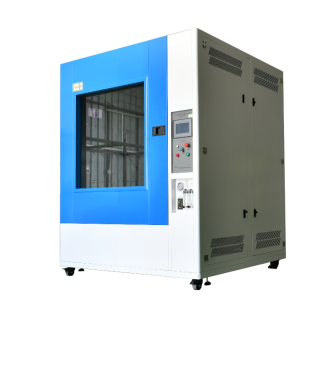

IPX12 垂直滴水试验箱 SN443
发布时间: 2026-08-24 15:17
SN443 IPX1/2 垂直滴水试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，采用封闭式箱式结构，完成 IPX1 垂直滴水、IPX2 倾斜 15° 滴水防水试验。内箱 SUS304 不锈钢材质，滴水箱固定在箱体顶部；配置可升降防水转台，附带 15° 试样支撑块；具备水循环过滤系统，防止滴水针孔堵塞；PLC 触摸屏控制，配备相序、漏电、缺水多重安全保护；广泛用于灯具、家电、汽车零部件、第三方安规实验室、质检机构。
1.产品介绍SN443 IPX1/2 垂直滴水试验箱依据 GB/T4208‑2017、IEC60529 外壳防护标准开发，采用封闭式箱式结构，完成 IPX1 垂直滴水、IPX2 倾斜 15° 滴水防水试验。内箱 SUS304 不锈钢材质，滴水箱固定在箱体顶部；配置可升降防水转台，附带 15° 试样支撑块；具备水循环过滤系统，防止滴水针孔堵塞；PLC 触摸屏控制，配备相序、漏电、缺水多重安全保护；广泛用于灯具、家电、汽车零部件、第三方安规实验室、质检机构。 2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX1 及 IPX2、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、通讯产品、家用电器、户外照明及信号装置等产品。
4.设备用途检验电工电子、灯具、家电、汽车零部件产品在滴水环境条件下外壳防护性能，验证产品 IPX1、IPX2 防水等级是否满足标准要求。 5.测试原理设备精准控制供水流量输出标准滴水速率，滴水箱固定于箱顶垂直向下滴水；IPX1 测试时试样转台匀速旋转；IPX2 测试配合 15° 支撑块，试样分四个倾斜方位滴水；底盘收集滴水回流至储水箱实现水循环，模拟自然滴水工况考核产品外壳防水能力。 6.主要技术指标
| 项目 | 参数 |
|---|
| 控制系统 | PLC 及触摸屏智能控制系统 |
| 内箱尺寸 | 800×800×800mm |
| 外箱外形尺寸 | 1280×900×1750 mm(W×D×H) |
| 滴水试验面积 | 600×600mm，可定制其他尺寸 |
| 滴水高度 | 针头距离试样 200mm，调节转台高度或垫高试样实现 |
| 滴水速率 | 1±0.5mm/min（IPX1）、3±0.5mm/min（IPX2）可切换调节 |
| 滴水针孔孔径 | Φ0.4mm |
| 滴水孔间距 | 20mm×20mm |
| 防水转台 | Φ400mm，转速 1‑5r/min，配置 15° 试样支撑块，可升降，*大承重≤20kg |
| 滴水箱位置 | 内箱顶部固定安装 |
| 试验时间 | 0‑99.9min 触摸屏预置 |
| 箱体材质 | 内箱 SUS304 不锈钢 |
| 水循环系统 | 进水配置过滤装置，滴水底盘自动回水，储水箱循环用水 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
7.设备核心特点7.1 封闭式箱式结构，防水防溅，试验过程不受外界环境干扰；7.2 SUS304 不锈钢内箱，耐腐蚀，不易生锈，设备使用寿命长；7.3 转台高度可手动调节，保障针头至试样 200mm 标准滴水距离；7.4 自带水循环 + 水质过滤，避免杂质堵塞 Φ0.4mm 滴水针孔，节约用水；7.5 多重电气安全保护，PLC 触摸屏设置各项试验参数，操作简单。
8.使用条件8.1 供电电源：AC220V±5% 50Hz8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
