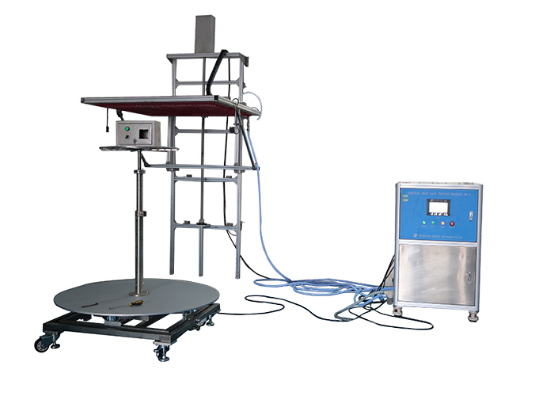

IPX12 垂直滴水测试系统 SN442
发布时间: 2026-08-24 15:11
SN442 IPX1/2 垂直滴水测试系统依据 GB/T4208‑2017、IEC60529 等 IP 防护标准开发，专门完成 IPX1 垂直滴水、IPX2 倾斜 15° 滴水两项防水试验。整机为开放式挂墙结构，PLC + 触摸屏智能控制；滴水箱电机自动升降带防坠保护；配置可倾斜 15° 防水转台，自带水过滤装置，有效防止滴水针孔堵塞；具备高低水位报警、缺水、漏电多重安全保护；广泛应用于灯具厂、家电企业、汽车零部件厂、第三方安规实验室、质检机构。
1.产品介绍SN442 IPX1/2 垂直滴水测试系统依据 GB/T4208‑2017、IEC60529 等 IP 防护标准开发，专门完成 IPX1 垂直滴水、IPX2 倾斜 15° 滴水两项防水试验。整机为开放式挂墙结构，PLC + 触摸屏智能控制；滴水箱电机自动升降带防坠保护；配置可倾斜 15° 防水转台，自带水过滤装置，有效防止滴水针孔堵塞；具备高低水位报警、缺水、漏电多重安全保护；广泛应用于灯具厂、家电企业、汽车零部件厂、第三方安规实验室、质检机构。 2.执行标准符合 GB/T4208‑2017《外壳防护等级（IP 代码）》IPX1 及 IPX2、GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》、IEC60598‑1:2014、IEC60529:2013。
3.适用试样电工电子产品、汽车、摩托车零部件、通讯产品、家用电器、户外照明及信号装置等产品。
4.设备用途检验电工电子、灯具、家电、汽车零部件产品在滴水环境条件下外壳防护性能，验证产品 IPX1、IPX2 防水等级是否满足标准要求。
5.测试原理设备精准控制供水流量，实现标准规定滴水速率；滴水板垂直向下均匀滴水，IPX1 测试试样水平匀速旋转；IPX2 测试试样转台倾斜 15°，分四个方向完成滴水；在试样外壳全部表面形成均匀滴水，模拟真实滴水环境，考核外壳防水防护能力。
| 项目 | 参数 |
|---|
| 控制系统 | PLC 及触摸屏智能控制系统 |
| 滴水试验面积 | 1000×1000mm，可定制其他尺寸 |
| 滴水高度 | 针头距离试样红外自动测距 200mm |
| 滴水速率 | 1±0.5mm/min（IPX1），3±0.5mm/min（IPX2）可切换，数字降雨量控制 |
| 滴水针孔孔径 | Φ0.4mm |
| 滴水孔间距 | 20mm×20mm |
| 防水转台 | Φ600mm，可倾斜 15°，转速 1r/min，承重≤50kg，带升降支撑架 |
| 滴水箱升降 | 电机驱动，1100‑1800mm 可调，丝杆导轨升降自锁，带防坠功能 |
| 试验时间 | 0‑99.9min 触摸屏预置 |
| 设备安装方式 | 挂墙式开放式结构 |
| 储水系统 | 控制箱储水箱一体化，浮球阀自动进水，高低水位报警，缺水保护 |
| 安全保护 | 相序保护、漏电保护、缺水保护、异常故障保护 |
| 整机外形尺寸 | 1250×1450×2450 mm(W×D×H) |
7.设备核心特点7.1 挂墙开放式结构，滴水箱电机升降，丝杆自锁 + 防坠保护，运行安全稳定；7.2 红外感应自动控制滴水板高度，保证针头距离试样标准 200mm；7.3 防水转台可倾斜 15°，转速 1r/min，满足 IPX1、IPX2 两种测试工况；7.4 配置水质过滤装置，避免杂质堵塞 Φ0.4mm 滴水针孔；7.5 水位自动控制，高低水位报警，多重电气安全保护。
8.1 供电电源：AC380V±5% 50Hz，3KVA8.2 工作环境温度：15‑35℃8.3 环境湿度：25%‑75% RH，气压 86‑106kPa8.4 场地条件：地面平整，配备防水漏电开关，进水、排水管路完好；使用无杂质清水或自来水。
