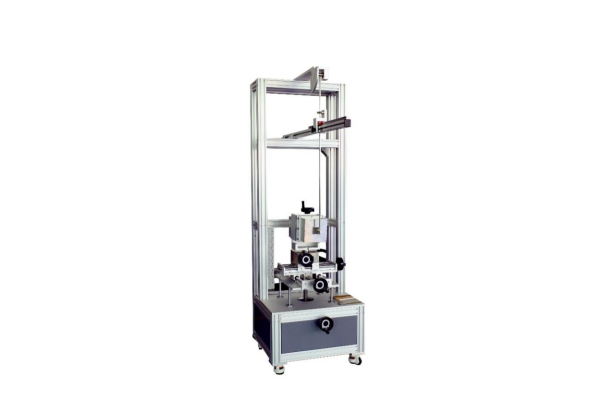

耐机械应力和撞击试验机 SN2507
发布时间: 2026-08-24 14:49
SN2507 耐机械应力和撞击试验机又称低能量摆锤冲击试验装置，依据 GB10963.1‑2020、IEC60898‑1 标准开发，适用于断路器、开关插座、接触器等低压电器产品外露零部件抗撞击性能检测。设备落地式结构无需安装；试样支架支持五维方向调节，摆管可通过枢轴调整释放角度，可完成试样正面、侧面多位置冲击；配置标准 R10 聚酰胺冲击元件、标准摆管、配套安装夹具与层压板，完整复现标准 Eha 摆锤冲击试验工况；广泛用于低压电器生产企业、第三方安规实验室、质检机构。
1.产品介绍SN2507 耐机械应力和撞击试验机又称低能量摆锤冲击试验装置，依据 GB10963.1‑2020、IEC60898‑1 标准开发，适用于断路器、开关插座、接触器等低压电器产品外露零部件抗撞击性能检测。设备落地式结构无需安装；试样支架支持五维方向调节，摆管可通过枢轴调整释放角度，可完成试样正面、侧面多位置冲击；配置标准 R10 聚酰胺冲击元件、标准摆管、配套安装夹具与层压板，完整复现标准 Eha 摆锤冲击试验工况；广泛用于低压电器生产企业、第三方安规实验室、质检机构。 2.执行标准符合 GB10963.1‑2020《电气附件‑家用及类似场所用过电流保护断路器 第 1 部分：用于交流的断路器》第 9.13.2.2 条款及图 9‑14、IEC60898‑1:2015。
3.适用试样开关插座、明装式安装盒、接触器、塑壳交流空气式断路器，包含面板式、导轨式、嵌入式、配电板安装式断路器。
4.设备用途用于开关插座、断路器、接触器等产品测试，验证产品在正常使用工况下外露部件承受机械撞击的抗撞击能力。
5.测试原理执行试验 Eha 摆锤冲击：冲击元件安装在 1 米摆管末端，摆管抬升至设定高度后自由释放，摆锤在垂直*低点撞击试样；依靠重力势能转化为动能，完成对试样的摆锤撞击测试；通过调节支架与摆锤释放角度，实现试样不同方位位置冲击。
| 项目 | 参数 |
|---|
| 冲击元件头部 | R10 聚酰胺，硬度 HR100 |
| 冲击元件等效质量 | 150±1g(200g) |
| 安装支架质量 | 10±1Kg |
| 支架旋转角度 | 可绕安装板旋转 ±90°，安装板可绕竖轴旋转 ±90° |
| 支架三轴行程 | X‑100～100mm,Y‑100～100mm,Z‑100～100mm 可调 |
| 摆管参数 | 长度 1000±1mm，质量 100±1g，钢管外径 9mm、壁厚 0.5mm |
| 冲击高度 | 0‑500mm，刻度显示，角度换算高度 |
| 断路器安装板 | 1751758mm 层压板 |
| 配套夹具 | 非封闭式断路器夹具、配电板安装式断路器夹具 |
| 整机外形尺寸 | 850×650×2000 mm(W×D×H) |
| 整机重量 | 约 140kg |
7.设备核心特点7.1 落地式整机结构，到场无需组装安装，开箱即可使用；7.2 试样支架五维可调，X/Y/Z 三轴位移，双转轴角度旋转；7.3 摆杆枢轴可调释放角度，可完成试样正面、侧面多位置撞击；7.4 全套标配标准冲击头、摆管、层压板与多套专用试样夹具。
8.使用条件8.1 供电电源：设备无需外接电源8.2 工作环境温度：0‑40℃8.3 环境湿度：30%‑90% RH
