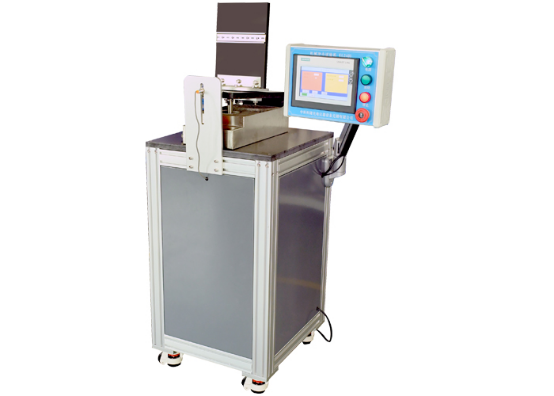

机械冲击试验机 SN2506
发布时间: 2026-08-24 14:42
SN2506 机械冲击试验机按照 GB10963.1‑2020、IEC60898‑1 标准开发，专门用于交流空气式断路器外露零部件机械抗冲击性能检测。设备采用 PLC + 触摸屏控制，伺服电机凸轮驱动，跌落高度依靠凸轮偏心距保证，无偏差；配置可旋转转台，可完成 4 个 90° 方位冲击测试；配置标准 25N/mm 螺旋弹簧、标准硬木组件以及全套配重砝码，完全复现标准试验工况；广泛用于断路器生产厂家、第三方安规实验室、质检机构。
1.产品介绍SN2506 机械冲击试验机按照 GB10963.1‑2020、IEC60898‑1 标准开发，专门用于交流空气式断路器外露零部件机械抗冲击性能检测。设备采用 PLC + 触摸屏控制，伺服电机凸轮驱动，跌落高度依靠凸轮偏心距保证，无偏差；配置可旋转转台，可完成 4 个 90° 方位冲击测试；配置标准 25N/mm 螺旋弹簧、标准硬木组件以及全套配重砝码，完全复现标准试验工况；广泛用于断路器生产厂家、第三方安规实验室、质检机构。 2.执行标准符合 GB10963.1‑2020《电气附件‑家用及类似场所用过电流保护断路器 第 1 部分：用于交流的断路器》第 9.13.1 条款及图 7、IEC60898‑1:2015。
4.设备用途用于断路器产品测试，验证断路器在正常使用工况下外露部件承受机械冲击的抗冲击能力。
5.测试原理电机驱动凸轮抬升安装断路器的试样安装板，安装板自由跌落至装配弹性系数 25N/mm 螺旋弹簧的金属止动板，往复冲击 50 次；完成一个方向后，转台切换其余 3 个 90° 方向，每个方向重复冲击 50 次，完成全套多方位机械冲击试验。
| 项目 | 参数 |
|---|
| 测试工位 | 单工位 |
| 电气控制 | PLC 智能集成控制、人机触摸界面操作 |
| 驱动方式 | 电机驱动机构凸轮 |
| 螺旋形弹簧 | 弹性系数 25N/mm（怡合达定制） |
| 基座 A、平台 B、木板 C | 硬木，涂成黑色 |
| 跌落高度 | 40mm |
| 转台 | 可 4‑90° 旋转固定 |
| 配重砝码 | 100g10 个，150g5 个，200g*5 个 |
| 试验次数 | 0‑999999 次，触摸屏预置 |
| 跌落间隔时间 | 0‑999999s，触摸屏预置 |
| 整机外形尺寸 | 900×600×1350 mm(W×D×H) |
| 整机重量 | 约 110kg |
7.设备核心特点7.1 PLC + 触摸屏操作，伺服电机驱动，试验控制精准；7.2 通过凸轮偏心距限定跌落高度，试验高度无偏差；7.3 配置定制弹性系数螺旋形弹簧，满足标准硬性要求；7.4 转台支持 4‑90° 旋转定位，模拟断路器多方向抗冲击测试。
8.使用条件8.1 供电电源：AC380V±10% 50Hz，1kVA8.2 工作环境温度：0‑40℃8.3 环境湿度：30%‑90% RH
