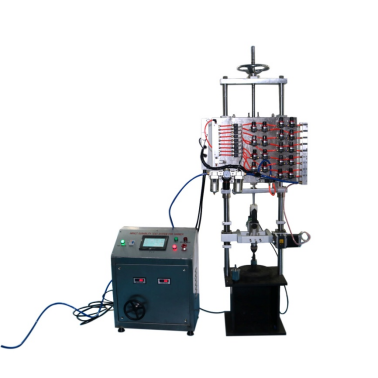

电锤电钻耐久试验机 SN2702
发布时间: 2026-08-24 14:36
SN2702 电锤电钻耐久试验机是依据 GB/T3883.201‑2017、IEC60745 系列标准开发，专门针对 2.5kW 及以下手持式电钻、冲击电钻、电锤开展耐久寿命检测。设备由独立电气控制柜与机械试验机架组成，三菱 PLC+7 寸触摸屏人机交互，可自由设置通断周期、试验时长、轴向负载压力，模拟工具真实断续工作工况，完成空载、负载两套耐久测试，评估工具电气、机械结构可靠性；广泛用于电动工具生产企业、第三方检测实验室、质检机构。
1.产品介绍SN2702 电锤电钻耐久试验机是依据 GB/T3883.201‑2017、IEC60745 系列标准开发，专门针对 2.5kW 及以下手持式电钻、冲击电钻、电锤开展耐久寿命检测。设备由独立电气控制柜与机械试验机架组成，三菱 PLC+7 寸触摸屏人机交互，可自由设置通断周期、试验时长、轴向负载压力，模拟工具真实断续工作工况，完成空载、负载两套耐久测试，评估工具电气、机械结构可靠性；广泛用于电动工具生产企业、第三方检测实验室、质检机构。 2.执行标准符合 GB/T 3883.201‑2017《手持式、可移式电动工具和园林工具的安全 第 201 部分：电钻和冲击电钻的专用要求》第 17 条款及图 101、IEC60745‑2‑1、IEC60745‑2‑6。 3.适用试样适用于功率 2.5KW 以下手持式电动工具：电钻、冲击电钻、电锤。 4.设备用途开展手持式电动工具耐久性试验，模拟产品实际断续运行工况，检验电锤、电钻在长期工作条件下，是否产生电气或机械安全隐患。包含空载运行耐久试验、负载运行耐久试验两大项目。
5.测试原理将电锤 / 电钻试样固定在试验机架，设备控制工具断续启停运行；空载测试时可切换工具水平、垂直向上、垂直向下三种摆放方位；负载测试施加标准轴向作用力。控制柜实现电压调节、通断时间控制，完整复现国标耐久试验流程；机械机架配置钢底座、冲击头、钢垫板及配套夹具，满足标准安装要求。
| 项目 | 参数 |
|---|
| 测试工位 | 单工位 |
| 电气控制 | 三菱 PLC 控制、7 寸触摸屏操作 |
| 驱动方式 | 电动驱动 |
| 空载旋转角度 | 0°，90°，180°，支持手动正反转 |
| 空载旋转速度 | 0‑360°/s 可预置 |
| 接通时间 | 0‑999.9s 可预置 |
| 断电时间 | 0‑999.9s 可预置 |
| 单次试验时间 | 0‑9999h 可预置 |
| 总试验时间 | 0‑9999h 可预置 |
| 间隔时间 | 0‑9999min 可预置 |
| 负载轴向压力 | 100、125、150、175、200、250、300、350、400N 可预置 |
| 冲击头配置 | 0.7kg、1.4kg、2.3kg、3.4kg（含连接柄），按标准表 101 选配 |
| 钢球规格 | Φ38mm |
| 钢垫板规格 | 100、140、180、220mm，按标准表 101 选配 |
| 橡胶盘 | 一套 4 件，适配钢垫板、钢底座 |
| 钢底座自重 | 90kg，配置 9 块 30kg 配重砝码 |
| 整机外形尺寸 | 1000×600×2000 mm(W×H×D) |
| 整机重量 | 400kg |
7.标准试验项目说明
7.1 空载运行试验
电锤（锤钻）脱离冲击机构，分别在 1.1 倍额定电压、0.9 倍额定电压条件下各空载运行 12h；运行周期：100s 接通，20s 断电；每个电压下工具分别放置水平、垂直向上、垂直向下 3 个方位，每个方位运行约 4h。
7.2 负载运行试验试样垂直安装，额定电压下做 4 次 6h 断续运行，两次试验间隔≥30min；运行周期：30s 接通，90s 断电；施加轴向力保障冲击机构稳定工作；试验过程允许更换电刷、加注润滑，冲击机构出现无触电风险的机械故障可更换新冲击机构。
8.使用条件
8.1 供电电源：AC220V±10% /50‑60Hz
8.2 工作环境温度：0‑40℃
8.3 环境湿度：30%‑90% RH
