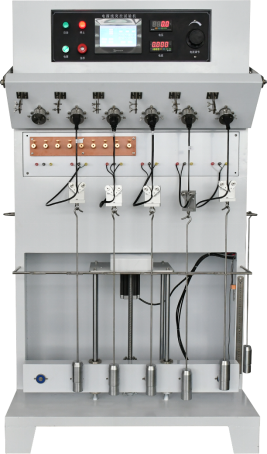

电源线突拉试验机 SN2316
发布时间: 2026-08-24 14:25
SN2316 电源线突拉试验机是严格按照 UL817‑2021 标准开发的插头电源线综合检测设备，6 工位可同步开展测试，集成突拉、扭转、荷重、接地线电流四大试验项目。设备采用三菱 PLC + 触摸屏操控，电机驱动扭转机构，电磁铁释放砝码实现标准冲击；支持两种砝码悬挂方式，可切换 0°/45° 试样倾斜角度，满足标准多种安装工况，广泛用于电源线生产企业、第三方检测实验室、质检机构。
1.产品介绍SN2316 电源线突拉试验机是严格按照 UL817‑2021 标准开发的插头电源线综合检测设备，6 工位可同步开展测试，集成突拉、扭转、荷重、接地线电流四大试验项目。设备采用三菱 PLC + 触摸屏操控，电机驱动扭转机构，电磁铁释放砝码实现标准冲击；支持两种砝码悬挂方式，可切换 0°/45° 试样倾斜角度，满足标准多种安装工况，广泛用于电源线生产企业、第三方检测实验室、质检机构。 2.执行标准符合 UL817‑2021《Standard for safety:Cord Sets and Power‑Supply Cords》第 11.10.2、11.10.3、12.5、18.2.4 条款，以及图 12.3、图 12.4、图 18.1。
4.设备用途用于插头电源线抗突拉强度试验、扭转试验、荷重试验以及接地线电流试验，检验电源线插头内部连接牢固度，评估线材抗冲击、抗扭转的安全性能。
5.测试原理设备由 PLC 程序控制，电机驱动机构完成试样角度扭转；电磁铁吸合砝码，从标准规定高度释放，完成突拉冲击；同时可接通负载回路完成接地线通电测试，完整复现 UL817 标准全套测试流程。
| 项目 | 参数 |
|---|
| 测试工位 | 6 工位同步测试 |
| 电气控制 | 三菱 PLC 控制，7 寸触摸屏操作 |
| 驱动方式 | 电动驱动 |
| 试样夹持方式 | 专用插头夹具，支持切换安装 |
| 夹线长度 | 203mm |
| 试样倾斜角度 | 0°、45° |
| 试验次数 | 0‑999999 次可预置 |
| 旋转角度 | 0°，±90° 或 360° |
| 旋转速度 | 0‑360°/s |
| 冲击高度 | 178mm、254mm、610mm，可设置 |
| 荷重砝码 | 1.1kg（2.5lb）、1.4kg（3lb）、15lbf (67N)、4.5kg（10lb）；挂钩夹具自重 907±85g |
| 负载参数 | 0‑12V，40A |
| 通电时间 | 0‑9999s 可预置，默认 120s（2min） |
| 冲击释放方式 | 电磁铁释放 |
| 整机外形尺寸 | 1000×600×1700 mm(W×D×H) |
| 整机重量 | 220kg |
7.砝码悬挂两种模式7.1 砝码钩直接挂在压线夹具上（对应标准图 12.3）7.2 砝码钩直接挂在试样软线上（对应标准图 18.1）
8.使用条件8.1 供电电源：AC220V±10% / 50‑60Hz8.2 工作环境温度：0‑40℃8.3 环境湿度：30%‑90% RH
