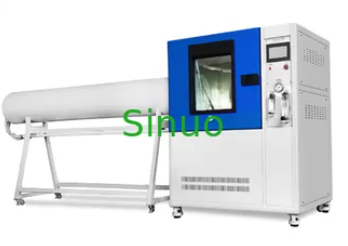

IPX3/4/5/6 防淋水及喷水试验箱 SN4416
发布时间: 2026-08-25 14:14
SN4416 型 IPX3‑IPX6 防淋水及喷水试验箱为一体式箱式设备，集成摆管淋雨机构与 IPX5/IPX6 高压喷水机构，一台设备同时实现 IPX3、IPX4 摆管淋水，IPX5、IPX6 高压喷射测试；依据国标与 IEC 国际标准，用于验证产品外壳防水防护性能。
一、产品简介
SN4416 型 IPX3‑IPX6 防淋水及喷水试验箱为一体式箱式设备，集成摆管淋雨机构与 IPX5/IPX6 高压喷水机构，一台设备同时实现 IPX3、IPX4 摆管淋水，IPX5、IPX6 高压喷射测试；依据国标与 IEC 国际标准，用于验证产品外壳防水防护性能。
二、符合执行标准
GB/T4208‑2017《外壳防护等级（IP 代码）》IPX3、IPX4、IPX5、IPX6
GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》
IEC60598‑1:2014
IEC60529:2013
三、试样与产品用途
适用试样：电工电子产品、汽车摩托车零部件、通讯产品、家用电器、户外照明灯具、信号装置、密封件等。试验用途：检验样品在淋水、高压喷水环境中外壳防护性能，确认设备元器件在喷水淋水环境中可维持正常工作，用于研发测试、出厂检验、第三方检测实验室。
四、设备结构与产品特点
整机箱式结构，机箱集成摆管淋雨机构、后置喷水机构、载物旋转转台、PLC 触摸屏电气控制系统。
IPX3/IPX4 无需更换摆管，盲孔 / 通孔针头切换快速完成模式切换。
配置水过滤清洁装置，防止淋雨针孔堵塞；加长箱体保障 IPX5/IPX6 喷水标准距离。
试样转台可升降调节高度，转速 1r/min，支持多角度停顿，*大承重 50kg。
内箱、喷水加长箱体 SUS304 不锈钢材质，抗腐蚀防水。
五、核心技术参数
| 项目 | 参数 |
|---|
| 控制系统 | PLC + 触摸屏智能控制 |
| 内箱尺寸 (W×D×H) | 900×900×1050mm |
| 外箱尺寸 (W×D×H) | 1380×3800×1950mm |
| 摆管规格 | R400（可选 R200），不锈钢 |
| 淋雨针孔孔径 | Φ0.4mm，孔间距 50mm |
| IPX3 摆管摆动 | 120°(±60°)，4 秒 / 次 |
| IPX4 摆管摆动 | 350°(±175°)，12 秒 / 次 |
| 淋水流量 | 1‑10L/min 可调 |
| IPX5 喷嘴 | Φ6.3mm，流量 12.5±0.625L/min |
| IPX6 喷嘴 | Φ12.5mm，流量 100±5L/min |
| 喷嘴到试样距离 | 2.8m（标准 2.5‑3m） |
| 压力表 | 0‑0.25MPa |
| 试验时间设置 | 0.01s‑99.9min 可预置 |
| 试样转台 | Φ400mm，升降 350‑600mm，承重≤50kg |
六、设备使用环境条件
供电：AC220V±5%/50Hz，功率 10KW
环境温度 15‑35℃，相对湿度 25‑75%，大气压 86‑106kPa
场地地面平整，配置防水漏电保护开关，进水、排水通畅；水源采用无杂质清水，配套水过滤装置。
七、常见问题 FAQ
Q：这台设备可以同时做 IPX3‑IPX6 全部防水测试吗？A：可以，一体机集成摆管淋雨 + 高压喷水，无需更换整机，切换模式即可。Q：样品*大可以放多大？A：内箱 900×900×1050mm，转台承重*大 50 公斤，高度可手动升降。Q：是否支持定制摆管 R 尺寸？A：支持，可选 R200 摆管，可咨询技术确认。
