模块 1：产品概述

SN2503 断路器机械电器寿命试验机严格遵循 GB10963.1‑2020 第 9.11 条款、IEC60898‑1:2015、SLS 1175:2021 标准，用于 3‑125A、1‑4P 微型塑壳断路器开展机械、电气寿命耐久性试验；设备主机 + 独立负载柜分体配置，PLC 触摸屏控制系统，三工位同步测试，完成国标 4000 次操作循环，考核断路器磨损、触头、外壳、连接部件可靠性，广泛用于断路器生产厂、CNAS 第三方安规实验室、型式检验机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   将微型断路器试样固定在 20mm 黑色胶合板安装基板；试验机电动机构驱动手柄完成分‑合闸循环，负载柜提供标准试验电流；设备按照国标两套模式自动运行：≤32A 断路器 240 次 / 小时，＞32A 断路器 120 次 / 小时，也支持自定义参数；全程监测合闸接通、分闸断开状态，完成 4000 次循环，观察是否出现过度磨损、指示错位、外壳破损、接线松动、密封渗漏等失效现象，判定断路器机械与电气耐久性能。出现分合闸异常设备自动声光报警停机，记录试验数据。

2. 适用试样

   额定 3‑125A，1P/2P/3P/4P 家用微型塑壳断路器（MCB）。

3. 应用行业

   小型断路器制造企业、低压电器整机厂、CCC 型式认证实验室、电力计量检测院。

4. 产品矩阵搭配说明

   SN2503 完成断路器机械电气寿命项目，搭配 SN2501 脱扣、SN2506 机械冲击、SN2507 摆锤撞击、SN2119C 温升试验机，组成家用 MCB 断路器全套 CCC 型式试验检测方案。

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完整复现国标两套标准程序：内置≤32A、＞32A 断路器两套标准时序，支持自定义参数，出具报告满足 CCC、CE 型式认证；

2. 三工位并行测试，三台试样同时开展寿命试验，大幅提升实验室批量检测效率；

3. 独立大功率负载柜分体式设计，大电流发热隔离，主机控制系统不受负载热量干扰，运行稳定；

4. 完备故障监测保护：实时检测分合闸触点通断，过压、过流、短路保护，故障声光报警自动停机，无需人员值守；

5. 夹具高度可调，兼容 1‑4P 多规格 MCB 断路器，更换试样调试便捷；

6. 成套低压电器检测配套：搭配断路器其余型式试验设备一站式采购，享受批量阶梯优惠。

模块 6：整机结构说明

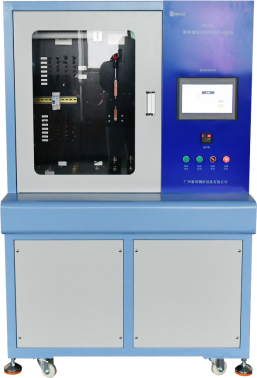

整套设备分为寿命试验机主机+独立负载柜两部分。主机整体钣金机柜，带透明安全防护观察门；内部配置三工位电动分合闸执行机构、可调节夹持夹具、20mm 胶合板标准安装基板；右侧外置 PLC 触摸屏操作面板；负载柜独立柜体，内部大功率调流调压单元，旋钮调节输出参数；两台设备底部均配置万向脚轮和水平调平脚垫，适合实验室长期连续试验。

模块 7：配套服务与信任背书

1. 出厂附带 GB10963.1‑2020 标准操作说明书，标配标准胶合板基板、全套夹具组件，支持第三方 CNAS 计量校准；

2. 成套采购低压断路器全套型式检测设备享批量阶梯优惠；

3. 整机质保 1 年，PLC、驱动、负载核心部件延长质保，终身成本维修；

4. 标准常规款 10‑12 天交付，非标定制工位、负载功率规格 12‑18 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2503 可以同时测试几台断路器？

   A：标准机型三工位，可同时测试三台微型断路器。

2. Q：设备内置国标试验程序吗？

   A：内置两套国标模式：≤32A 和＞32A 断路器，也可以自由自定义分合闸时间、循环频率。

3. Q：机械寿命和电气寿命是同一台设备完成吗？

   A：整套含主机 + 独立负载柜，可分别完成机械寿命、带负载电气寿命两项试验。

4. Q：设备需要 380V 供电吗？

   A：主机 3kVA、负载柜 15kVA，标准需要 AC380V 三相供电，小功率版本可沟通定制。
