首页 >> 电器附件可靠性检测设备 >> 温升试验机SN2119C
温升试验机SN2119C
    发布时间: 2026-08-20 15:27

SN2119C 温升试验机严格遵循 GB2099.1‑2021 第 19 条款、GB16915.1‑2014 第 17 条款、IEC60884‑1、IEC60669‑1 标准，用于家用插头、插座、墙壁开关在模拟实际负载工况下的温升性能检测；设备配置两组 0‑60A 独立可调电流输出，8 路液晶屏温度巡检仪，可实时显示温度‑时间变化曲线；整机重 100kg，AC220V 市电供电，广泛用于插头插座生产厂、CNAS 第三方安规实验室、电器附件型式检验机构。

温升试验机SN2119C

模块 1：产品概述

SN2119C 温升试验机严格遵循 GB2099.1‑2021 第 19 条款、GB16915.1‑2014 第 17 条款、IEC60884‑1、IEC60669‑1 标准，用于家用插头、插座、墙壁开关在模拟实际负载工况下的温升性能检测；设备配置两组 0‑60A 独立可调电流输出，8 路液晶屏温度巡检仪，可实时显示温度‑时间变化曲线；整机重 100kg，AC220V 市电供电，广泛用于插头插座生产厂、CNAS 第三方安规实验室、电器附件型式检验机构。


模块 2：执行标准对照表

国内国标标准国际 IEC 标准
GB2099.1‑2021《家用和类似用途插头插座第 1 部分：通用要求》第 19 条款
GB16915.1‑2014《家用和类似用途固定式电器装置的开关第 1 部分：通用要求》第 17 条款		IEC60884‑1:2006 clause19
IEC60669‑1:2007 clause17

模块 3：测试原理与适用范围

  1. 测试原理

    将插头、插座、墙壁开关试样装配在标准 86 安装盒与温升夹紧元件上；设备输出模拟负载电流，按照国标规定时长持续通电；外置热电偶直接采集试样各关键部位温度，8 路巡检仪实时记录温度数据，生成温度‑时间曲线；热平衡后计算温升，判定插头插座导电接触部件发热是否满足标准限值，支持多位插座 19.3 条款多插孔同步测试。

  2. 适用试样

    家用插头、10A/16A 墙壁插座、多位组合插座、固定式墙壁开关；限 2 种类型插孔的多位插座测试。

  3. 应用行业

    插头插座电器附件制造企业、墙壁开关整机厂、CCC 型式认证实验室、安规研发检测部门。

  4. 产品矩阵搭配说明

    SN2119C 完成插头插座温升项目，搭配 SN2501、SN2506、SN2507，组成家用低压电器附件全套 CCC 型式试验检测方案。

模块 4：核心技术参数

参数项目SN2119C 温升试验机技术指标
试验输出电流0‑60A，2 组独立可调；每组分两路串接输出
输出试验电压小于 12V
电流测量精度±0.5%FS±2d
计时量程0～99.99s～99.99m～99.99h 可切换，计时到达报警提示
温度采集通道8 路，液晶屏显示，自带温度‑时间曲线
适配试样插头、插座、墙壁开关，支持 GB2099.1‑2021 第 19.3 多位插座测试
标配配件10A、16A 温升夹紧元件各 3 个，86 安装盒 2 个，10A 两极、10A 三极、16A 三极温升插头各两套
整机外形尺寸600×600×600mm（宽 × 深 × 高）
整机重量100kg
供电电源AC220V±10% / 50‑60Hz
工作环境0‑40℃，湿度 30‑90% RH 无凝露，稳固台面安放

模块 5：设备核心差异化优势

  1. 满足 2021 新版国标多位插座测试：双组独立电流输出，完整满足 GB2099.1‑2021 第 19.3 多位插座测试条款，出具报告支持 CCC、CE 型式认证；

  2. 8 路带曲线温度巡检：实时记录温度变化曲线，便于追溯试验全过程，降低人工读数带来的试验误差；

  3. 全套国标工装配齐：10A/16A 夹紧元件、86 安装盒、多规格温升插头全部标配，到货直接开展试验，无需额外采购配件；

  4. 低电压大电流输出：输出电压＜12V，大电流工况安全性高，热电偶外置式接线，拆装试样便捷；

  5. 成套低压电器检测配套：搭配断路器冲击、摆锤撞击设备一站式采购，享受批量阶梯优惠。

模块 6：整机结构说明

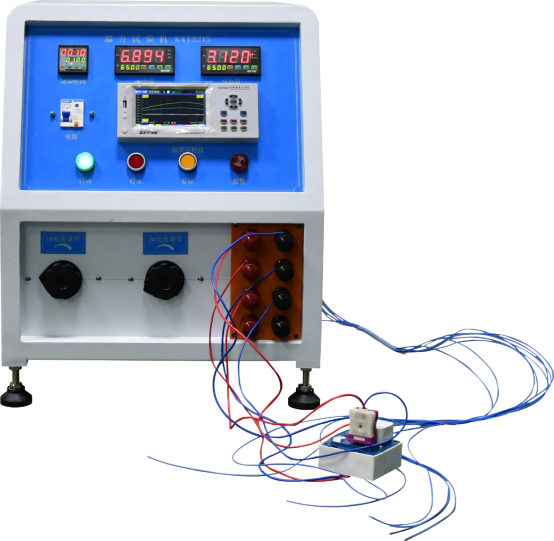

整机台式钣金箱体，前面板集成电源开关、启停复位报警按钮、两组电流调节旋钮；上部配置 8 路温度巡检液晶屏，可查看实时温度与历史曲线；面板右侧输出接线端子，外接热电偶连接试样；底部配置调平脚垫，整机体积小巧，普通实验室台面可直接摆放。


模块 7：配套服务与信任背书

  1. 出厂附带 GB2099.1‑2021 标准操作说明书，全套温升夹紧元件、安装盒、温升插头配齐，支持第三方 CNAS 计量校准；

  2. 成套采购低压电器全套型式检测设备享批量阶梯优惠；

  3. 整机质保 1 年，巡检仪、调流模块核心部件延长质保，终身成本维修；

  4. 标准常规款 7‑10 天交付，非标定制电流、测温通道数量 7‑15 个工作日。

模块 8：FAQ 常见问题

Q：SN2119C 可以做多插孔多位插座测试吗？

  1. A：支持，满足 GB2099.1‑2021 第 19.3 条款，限 2 种插孔类型的多位插座。

  2. Q：温度数据可以查看变化曲线吗？

    A：配置 8 路温度巡检仪，液晶屏直接显示温度‑时间曲线，直观查看温升全过程。

  3. Q：输出电压为什么小于 12V？

    A：国标温升试验为低电压大电流模拟负载，降低触电风险，不影响发热模拟效果。

  4. Q：设备需要 380V 供电吗？

    A：整机 AC220V 市电供电，普通实验室插座直接使用。
