模块 1：产品概述

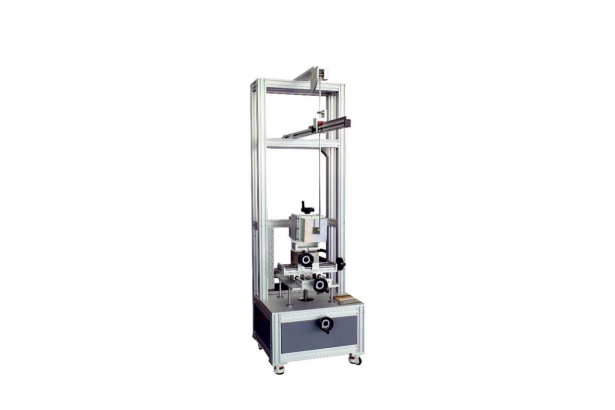

SN2507 耐机械应力和撞击试验机（低能量摆锤冲击试验装置）严格遵循 GB10963.1‑2020 第 9.13.2.2 条款、IEC60898‑1:2015 标准，用于断路器、开关插座、明装安装盒、接触器外露零部件摆锤撞击性能试验；设备落地式一体化机架，五轴多维可调试样支架，1000mm 标准摆管，R10 聚酰胺冲击元件；整机重 140kg，无需外接驱动电源，广泛用于低压电器生产厂、CNAS 第三方安规实验室、产品型式检验机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   将开关、断路器等试样固定于标准层压板安装板；摆锤冲击元件装配在 1000mm 摆管末端，抬升至设定高度后自由释放，依靠重力势能转换为动能，于垂直*低点撞击试样；通过多维调节支架，可对试样正面、侧面不同点位开展撞击；试验结束检查外壳、操作部件开裂、破损、变形情况，判定产品抗机械撞击性能。

2. 适用试样

   面板式、导轨式、嵌入式、配电板安装式交流断路器、开关插座、明装式安装盒、接触器。

3. 应用行业

   低压电器制造企业、开关插座整机厂、CCC 型式认证实验室、电力计量检测部门。

4. 产品矩阵搭配说明

   SN2507 完成摆锤撞击项目，搭配 SN2506 机械冲击试验机、SN2501 断路器脱扣试验机，组成家用低压断路器全套型式试验检测方案。

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完全对标国标试验结构：摆管长度、冲击头材质硬度、安装板规格全部匹配 GB10963.1‑2020，出具报告支持 CCC、CE 型式认证；

2. 五轴多维全向调节：X/Y/Z 三轴平移 + 双旋转自由度，试样正面、侧面各个点位均可定位撞击，适配多品类低压电器试样；

3. 全套标准工装夹具标配：两种断路器专用夹具、标准层压板全部配齐，到货直接开展试验，无需额外采购配件；

4. 纯机械落地式结构：不需要外接驱动电源，无电气故障风险，设备稳定性高，实验室、车间均可摆放；

5. 成套低压电器检测配套：搭配断路器脱扣、机械冲击设备一站式采购，享受批量阶梯优惠。

模块 6：整机结构说明

整机落地铝型材立式机架，顶部摆管枢轴释放机构，中部为五维可调试样安装支架，配备两套标准断路器夹具、175×175×8mm 层压板；标尺刻度直观显示冲击高度，整体无需电气驱动，底部万向脚轮加调平脚垫，移动与水平定位便捷。

模块 7：配套服务与信任背书

1. 出厂附带 GB10963.1‑2020 标准操作说明书，全套冲击头、摆管、安装板、工装配齐，支持第三方 CNAS 计量校准；

2. 成套采购低压断路器全套型式检测设备享批量阶梯优惠；

3. 整机质保 1 年，摆管、冲击头等易损件可单独供应，终身成本维修；

4. 标准常规款 7‑10 天交付，非标定制夹具、摆锤重量 7‑15 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2507 需要接电源才能使用吗？

   A：设备为纯机械摆锤结构，不需要供电，依靠重力摆锤完成撞击试验。

2. Q：可以测试开关插座、接触器产品吗？

   A：支持断路器、开关插座、明装安装盒、接触器多种低压电器试样，更换对应夹具即可。

3. Q：支架可以调节几个方向？

   A：X/Y/Z 三轴平移，加上两套旋转角度，合计五维调节，可实现试样各个面、各个点位撞击。

4. Q：冲击高度如何读取？

   A：机身配备刻度标尺，通过摆管释放角度换算 0‑500mm 冲击跌落高度。
